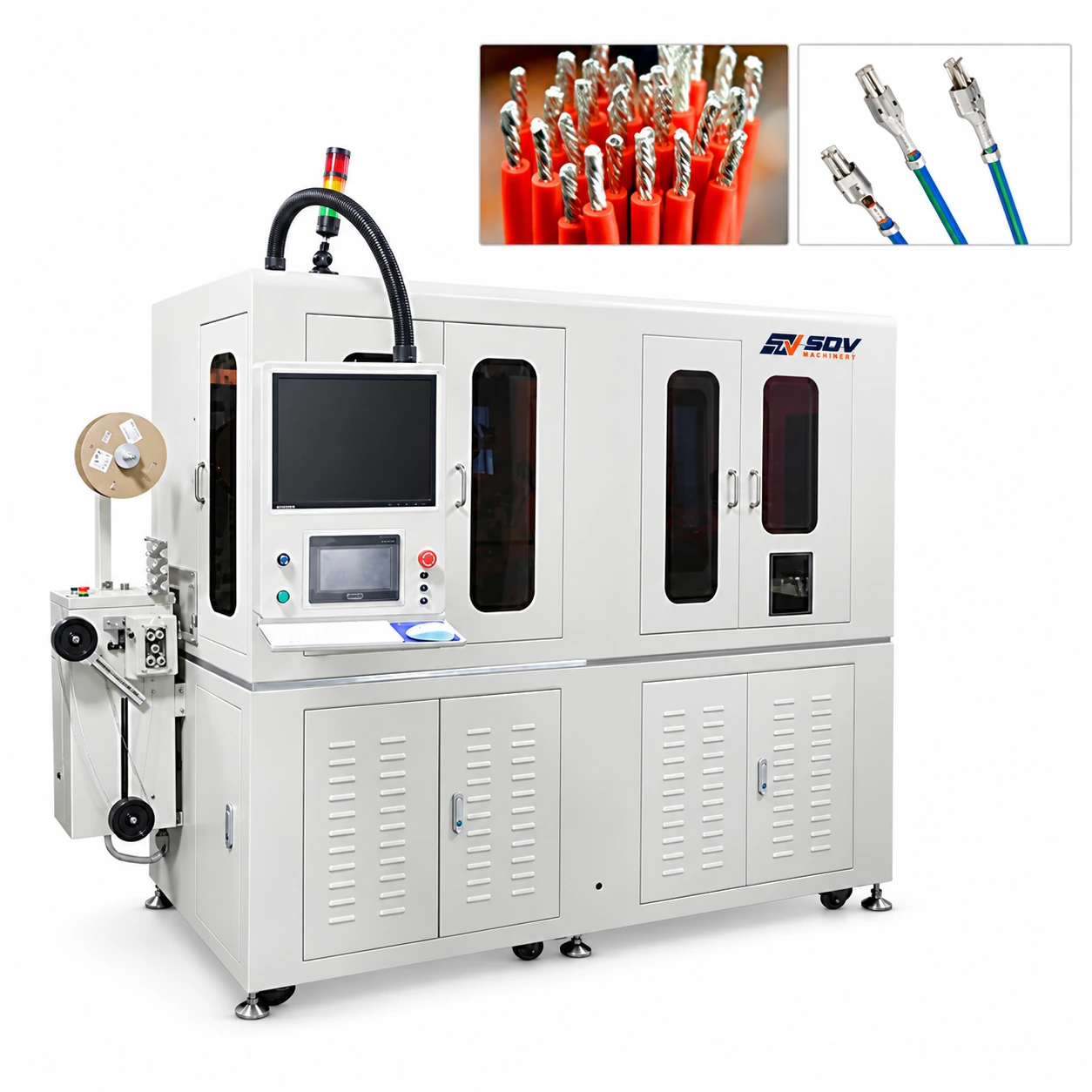

全自动同轴电缆端子压接及双层镀锡机（0.64–1.78毫米） EW-9315
所选选项的价格根据要求
描述
特色
● 双锡炉技术：采用双浸镀锡程序，抑制松散的编织线和铜箔包裹，消除焊锡“大端”，实现顺畅的下游压接。
● 日本EPSON四轴SCARA机器人：驱动高速、微米级的电缆在剥离、助焊、浸接和压接站间传输，具备长期机械重复性。
● 100%在线视觉与高压电气检测：结合CCD视觉定位/尺寸检测与高压短路测试，实现业内领先的成品产≥99.7%良率。
● 微同轴精密压接（0.64–1.78毫米外径）：专为超细射频连接器系列（IPEX、玄德、康硕）设计，具有严格的剥离公差为±0.1毫米，总长度精度为±0.5毫米。
应用范围
● 5G 和 Wi-Fi 天线电缆组件：用于 IPEX/MHF 微射频连接跳线的高速自动压接和镀锡。
● 笔记本电脑、平板和智能手机内部布线：用于显示信号、无线模块和内部天线线的精密微同轴处理。
● 医疗诊断与超声探头：生产要求严格电气连续性和零焊接的超细多芯同轴电缆。
● 汽车信息娱乐与智能驾驶舱：用于GPS和摄像头模块的高频屏蔽同轴信号线缆的高容量终端。
规格
- 模型
- EW-9315
- 重量
- 1200公斤
- 线材系列
- 线径0.64-1.78毫米同轴线
- 终端范围
- 认识IPEX、宣德、康硕、客新城、彩美等系列终端
- 动力
- 3300W
- 电源
- 交流电220V±10V
- 切割线总长度
- 1-15m35mm-800mm（35mm产品镀锡端条尺寸不超过5mm）m
- 成品产量
- ≥99.7%（数据基于申宇品牌线和IPEX。
- 设备利用率
- ≥95%
- 电气和目视检查
- 高压短路测试、尺寸检测、定位
- 处理精度
- 两端剥离公差±0.1毫米，总长度公差±0.5毫米
- 处理效率
- 900-1200PCS/H（取决于切割长度）
- 工作压力
- 不得少于0.5Mpa。
- 生产工艺
- 单端端子，单端镀锡（双层镀锡炉式）
- 机器人
- 采用日本EPSON四轴机器人
- 工作温度范围
- 15°C - 30°C
