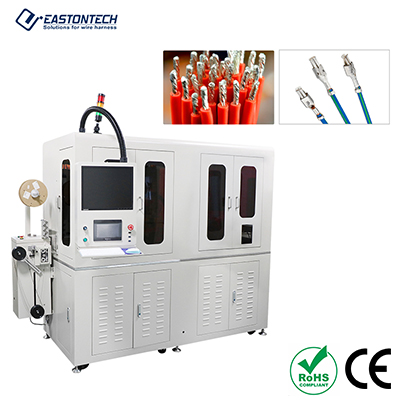

Описание
Особенности
● Технология двойной оловянной печи: выполняет последовательность двойного овлажнения, которая устраняет ослабленные провода и медную фольгу, устраняя «большие концы» пайки для безупречного обжима в следующем процессе.
● Японский EPSON 4-осевой робот SCARA: обеспечивает высокоскоростные, микронноточные передачи кабелей между станциями для снятия, фюкса, погружения и обжима с долгосрочной механической повторяемостью.
● 100% встроенная визуальная и высоковольтная электрическая инспекция: интеграция определения положения/размера зрения CCD с тестированием на короткое замыкание высокого напряжения для достижения ведущего в отрасли выхода готовой продукции ≥ 99,7%.
● Микрокоаксиальное точное обжимное соединение (0,64–1,78 мм OD): разработано для серии ультратонких радиочастотных разъёмов (IPEX, Xuande, Kangshuo) с точными допусками смывания ±0,1 мм и точностью общей длины ±0,5 мм. Диапазон применения
● Сборка кабеля антенны 5G и Wi-Fi: высокоскоростное автоматическое обжимывание и ожесточение для кабелей микро-RF разъёмов IPEX/MHF.
● Внутренняя проводка ноутбуков, планшетов и смартфонов: прецизионная микрокоаксиальная обработка для потоков дисплея, беспроводных модулей и внутренних антенных проводов.
● Медицинские диагностические и ультразвуковые зонды: производство ультратонких многоядерных коаксиальных кабелей, требующих строгой электрической целостности и отсутствия моста с пайкой.
● Автомобильная мультимедийная система и умные кабины: высокообъёмное завершение экранированных высокочастотных коаксиальных сигнальных кабелей для GPS и модулей камер.
Технические характеристики
- Модель
- EW-9315
- Масса
- 1200 кг
- Диапазон сечения провода
- Диаметр провода 0,64–1,78 мм коаксиальной линии
- Конечный диапазон
- Познакомьтесь с IPEX, Xuande, Kangshuo, Kexincheng, Caimei и другими сериями клемм
- Мощность
- 3300W
- Питание
- AC220V±10V
- Общая длина линии резки
- 1-15м35мм-800 мм (35 мм из продукта оловленного конца не превышает 5 мм) м
- Выход готовой продукции
- ≥99,7% (Данные основаны на проводе бренда Shenyu и IPEX
- Уровень использования оборудования
- ≥95%
- Электрический и визуальный осмотр
- Тест на короткое замыкание высокого напряжения, определение размеров, позиционирование
- Точность обработки
- Допуск к срыву с обоих концов ±0,1 мм. Общая длина допуска ±0,5 мм.
- Эффективность обработки
- 900-1200 PCS/H (в зависимости от длины разборки)
- Рабочее давление
- Не менее 0,5 М/Па
- Производственный процесс
- Одноконечный клемма, одноконечное олово (двустороннее консервирование в печи)
- Робот
- Принять японского четырёхосевого робота EPSON
- Диапазон рабочих температур
- 15°C - 30°C
