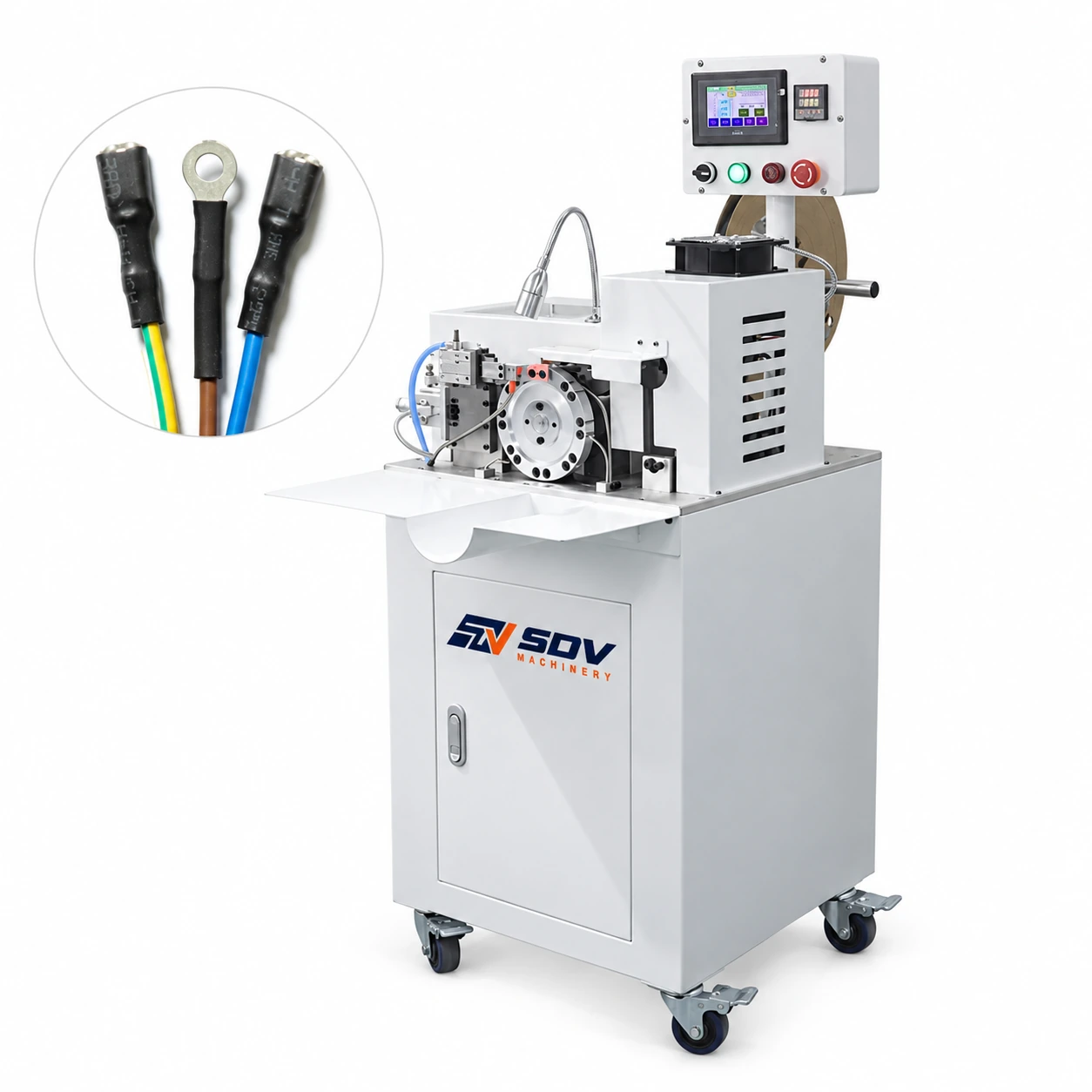

自动热收缩管插入机（外径1–5.5毫米） EW-1920

描述

特色

● 自动卷线器进发、切割和插入 — 无需手动预剪

EW-1920直接从一整卷热缩管供电，将每根管子切割到预定长度，并按自动顺序插入导线。这消除了传统热收缩管插入线所需的手动管预切割站，将两个工作站简化为一台机器。

● ±0.2毫米定位精度，99%当量率

PLC控制和精密伺服定位使管材安装精度保持在±0.2毫米，切割精度在±0.3毫米，贯穿整个生产批次。在标准操作条件下，该EW-1920具99%的良率，提供了手动热收缩套管在高容量线束线缆中无法达到的一致性。

● 完全可根据您的管子和产品规格进行定制

管子外径（1–5.5毫米）、管长（5–25毫米）、插入深度和进给参数均可配置以匹配特定的热缩管等级和连接器组件尺寸。默认范围外的非标准规格可定制——请联系Eastontech，提供您的管材规格和线材图纸。

应用范围

● 线束装配用的线端热收缩套管

线束需要在端子压接前或接头后插入热缩管，以提供绝缘保护和应力缓解。该EW-1920在生产线加工AWG14–AWG28线材时，采用标准2：1或3：1收缩比管材，外径为1–5.5毫米，实现了这一自动化步骤。

● 连接器和接头保护

汽车和工业连接器组件在单个导线入口和接头点上使用热收缩管，以实现机械保护和环境密封。EW-1920±0.2毫米的安装精度确保管子始终居中于接头或连接器入口点，满足线束装配图纸的尺寸要求。

● 消费电子与家电引线组装

消费电子和家用电器的电源线、电机连接和传感器接线在端子连接处使用短段热缩管（5–15毫米）进行绝缘和颜色编码。EW-1920的700–1200 pc/h吞吐量与电子装配线的生产速度相当，而热缩插入在手动工作站中是瓶颈。
