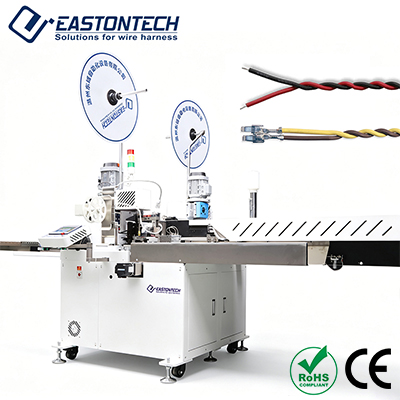

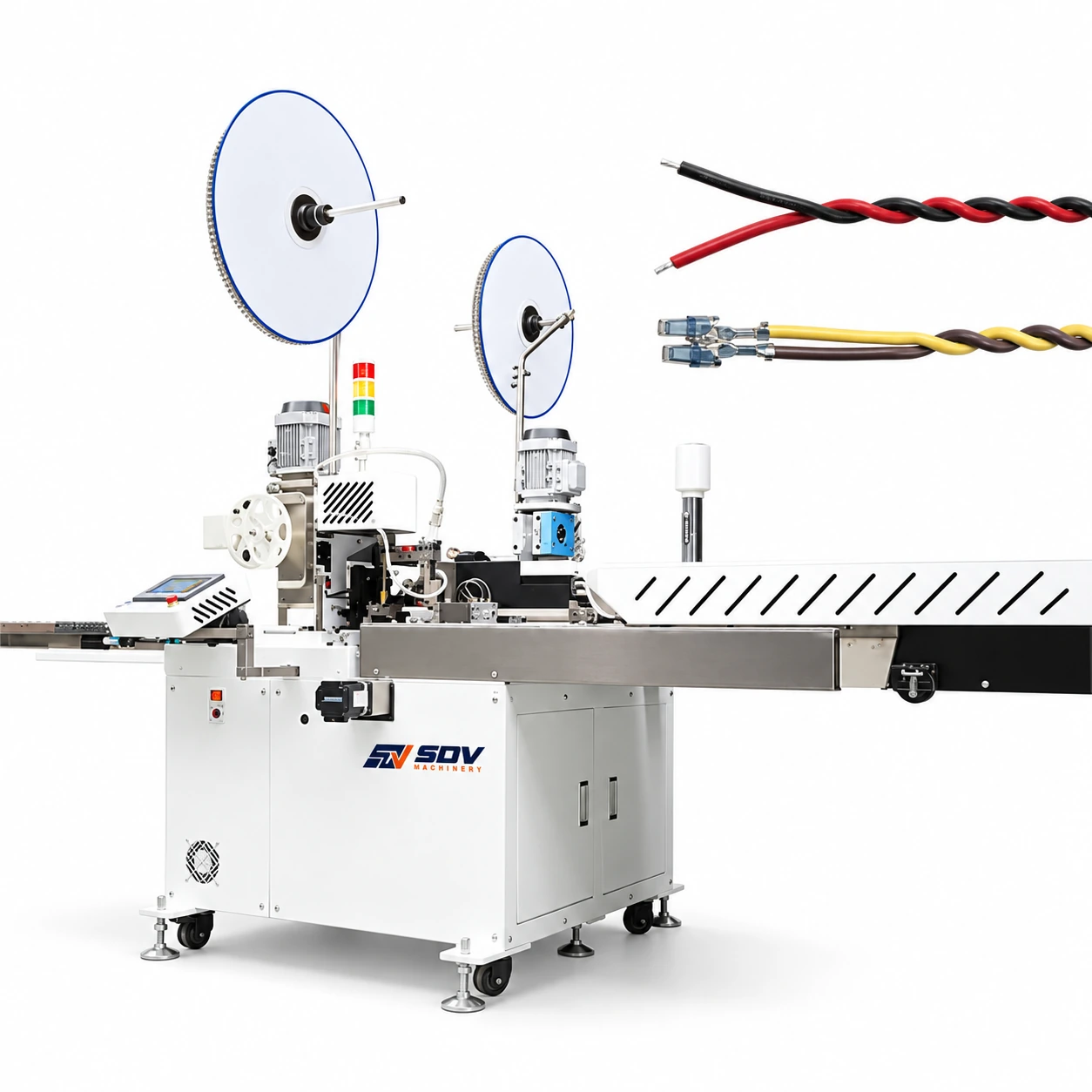

全自动6线双端端子压接、镀锡和扭转机（AWG 30–16） EW-9965
所选选项的价格根据要求
描述
特色
● 六股同时加工：执行多达6根线的线材分割、切割、剥离、扭转、锡浸和双端压接。
● 伺服驱动三轴与麻绳扭转：实现电机驱动的精准绞线和双绞绞，无需更换工具，跨越不同线长。
● 双2吨精密压接站：重型铸铁冲床可兼容水平和垂直模具，集成压接质量检测。
● 伺服球螺丝切割器与废料真空：精密球螺丝驱动配合真空吸力和气流系统，保证清洁、对核心安全的剥离。
应用范围
● 家用电器与消费电子：多芯跳线、电源互连和控制板线束的高量自动化生产。
● 汽车电气线束：精密制造多导体信号线、传感器主线和双绞线组件。
● 工业自动化与电信：为端子模块、继电器和工业控制柜提供自动化双端压接和镀锡铅料准备。
规格
- 模型
- EW-9965
- 重量
- 450公斤
- 装置空间
- 5平方米
- 显示模式
- 中文触摸屏液晶显示屏
- 电源
- 交流电220/50Hz
- 动力
- 3000W
- 工作气压
- 大约6公斤
- 产品特点
- 多根单股线（两端压接）+双绞线
- 兼容的线材类型
- 30＃-16＃
- 发布的商品数量
- 6股或6至9股（取决于线材）
- 产能
- 基于100毫米长度：非绞线约1200周期，绞线约800–900周期;计算：每小时的链×循环数=每小时输出。
- 最短路径不涉及扭转或拉长。
- 前端不要扭转5–6毫米;不要扭转后端18毫米（视线材而定）。
- 剥皮长度
- 前叶片间距：8毫米，具备4.5毫米的全橡胶剥离能力;后叶片间距：14毫米，具备10毫米的全橡胶剥离能力。
- 切割长度
- 非扭转前端机床：适用于50–870毫米长度的双端加工;单端镀锡，长度为45–870毫米（可定制以适应较长线材长度）。
- 摇臂模式
- 前后伺服制动
- 外部尺寸
- 长2300毫米（不含校准装置）×宽1200毫米×高1550毫米
- 绞线模式
- 伺服驱动旋转绞板
- 线条回缩模式
- 用于拉回电缆的旋转摆臂
- 传输结构
- 精密铅螺丝、导轨等。
- 探测装置
- 端子压接检测、线存在检测和纸张收集检测。
- 辅助装置
- 终端废料收件装置，终端废料切割装置
