Описание
Особенности

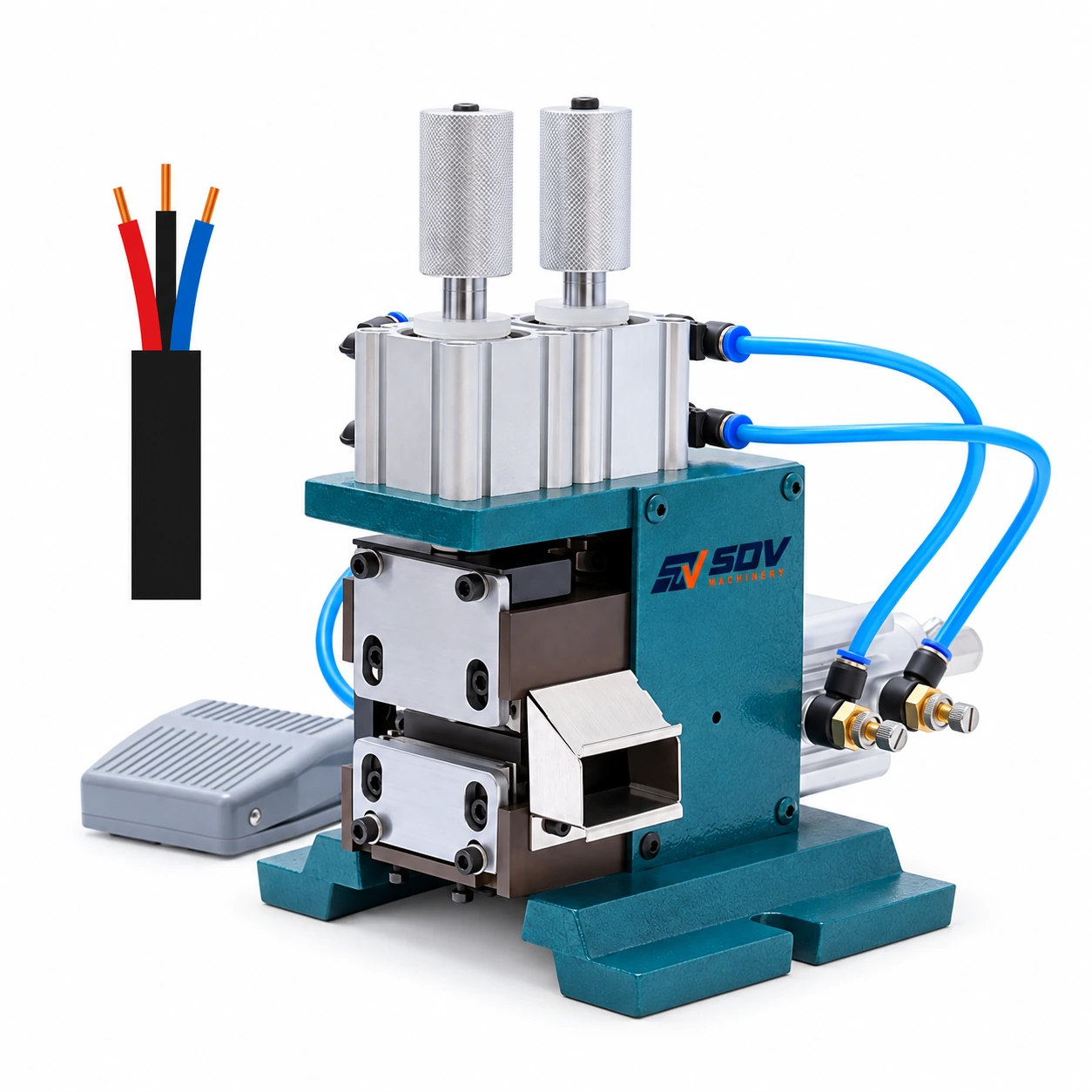

● Одновременное многопроводное стриптизирование и скручивание (EW-10 3FN): Одновременно обрабатывает и скручивает до 1–6 проводов (AWG 16–22) в одном быстром пневматическом цикле, удваивая эффективность обработки.
● Варианты двойных пневматических моделей: выберите EW-10 3F для стандартной точной очистки провода и сердечника или EW-10 3FN для интегрированной стяжки и скручивания проволочных жил.
● Интегрированное скручивание жиль (длина скручивания от 5,0 до 25 мм): Сразу после снятия затягивает свободные медные провода, предотвращая расщепление и обеспечивая бесшовное вставление в клеммы для обжима или паяные площадки.
● Высокоскоростной пневматический выход (до 120 циклов в минуту): обеспечивает быстрые циклы от 30 до 120 циклов в минуту, значительно превосходя ручные стрипперы провода и ручные твиги.
● Компактный и лёгкий размер настольной поверхности: вес всего от 12 кг (3F) до 15 кг (3FN) с компактным корпусом, легко помещается в любую сборочную станцию жгута или ячейку производства.
● Универсальная поддержка питания с двумя вольтами: совместима с универсальными электрическими соединениями переменного тока 110V / 220V (50/60 Hz) для бесшовного глобального развертывания. Диапазон применения
● Многоядерная обработка оболочного кабеля: Высокоскоростное снятие и скручивание внутренних проводников после снятия внешней оболочки.
● Подготовка сборки жгутов проводов: подготовка многопроводных групп для обжима клеммы, пайки или вставки контактов разъёма.
● Проводка бытовой техники и электроинструментов: Интенсивное подтягивание жилей для проводов питания, проводов выключателей и проводов перемычек моторов.
● Электроника и автомобильная проводка управления: чистая, неизношенная подготовка жиль для датчиков, распределительных щитов и распределительных коробок.
Технические характеристики
- Модель
- EW-10 3F | EW-10 3FN
- Основная функция
- Пневматическая прецизионная стрипка провода | Пневматическое многопроводное стриптизирование и скручивание
- Пропускная способность провода одновременно
- Удаление проводов с одним / многосердечным ядром | 1 – 6 проводов одновременно (AWG 16–22)
- Максимальная длина стриптизирования
- До 20 мм | 2 – 20 мм
- Длина скручивания проволочного жилья
- Н/Д | 5,0 – 25,0 мм
- Точность повторяемости длины
- ± (0,002 × л) мм | ± (0,002 × л) мм
- Скорость цикла обработки
- Высокоскоростное пневматическое привод | 30 – 120 циклов в минуту
- Электрическое питание
- AC 110V / 220V (50/60 Hz Universal) | AC 110V / 220V (50/60 Hz Universal)
- Размеры (L × W × H)
- 350 × 250 × 310 мм | 350 × 230 × 350 мм
- Чистый вес машины
- 12,0 кг | 15,0 кг
