Описание
Особенности
● Интегрированное обжимывание, скручивание и консервирование
Объединяет нарезку провода, снятие, обжим одноконцевых клемм, скручивание проводников и оловку в единый непрерывный производственный процесс.
● Mitsubishi Servo Precision Control
Сервосистема Mitsubishi работает с тайваньскими линейными направляющими и шариковыми винтами Hiwin, обеспечивая точное позиционирование и стабильное качество обработки.
● Премиальные промышленные компоненты
Оснащён цилиндрами SMC, датчиком воздуха SMC и регулятором температуры Omron для надёжной долгосрочной работы.
● Производство высокоскоростных жгутов проводов
Обрабатывает до 1200 деталей в час, что помогает повысить эффективность высокоточного производства жгутов проводов.
● Интеллектуальное обнаружение и гибкое оборудование
Встроенное обнаружение контролирует прокладку проводов, низкое давление воздуха и ошибки клеммы, а опциональные аппликаторы диаметром 30 мм или 40 мм предлагают гибкий вариант инструментов. Диапазон применения

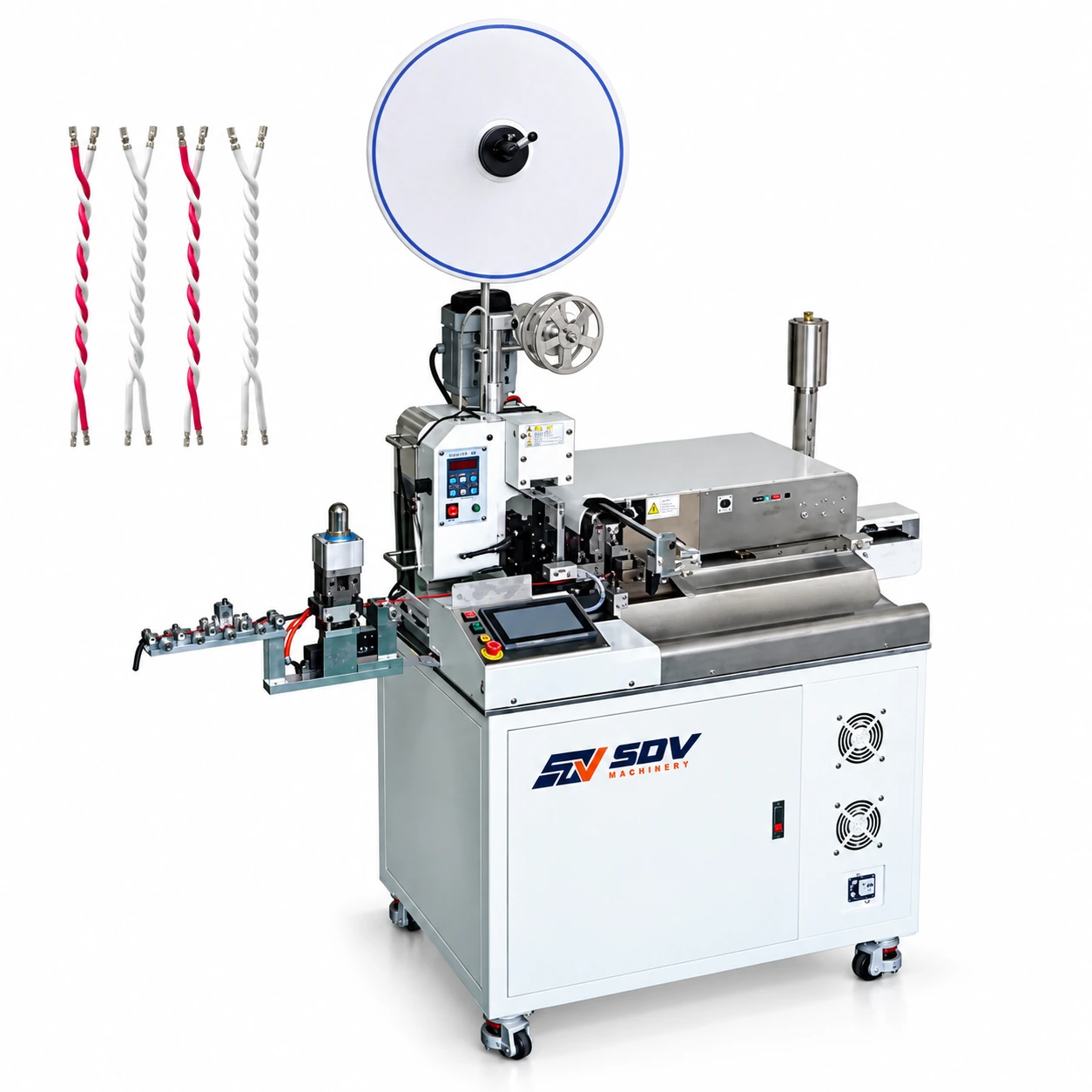

EW-22G+T предназначен для производителей, требующих автоматического обжима, скручивания и лужения провода для точного производства жгутов проводов и электрической сборки.
● Производство проводных жгутов: Обработка жгутов автомобилей, бытовой техники и промышленности, требующих клемного обжима с помощью скручивания проводников и лужения.
● Производство потребительской электроники: подходит для USB-кабелей, зарядных кабелей и электронной проводки, требующей точной подготовки проводников.
● Сборка коммуникационного кабеля: Производит коммуникационные провода с равномерным качеством очистки, скручивания и лужения.
● Промышленное оборудование управления: Подготовка проводов для ПЛК-шкафов, автоматического оборудования и электрических систем управления.
● OEM-обработка проводов: поддерживает повторное производство индивидуальных сборок проводов с серво-управляемым позиционированием и быстрой заменой аппликаторов.
Технические характеристики
- Модель
- EW-22G+T
- Диапазон сечения провода
- AWG34-AWG18
- Стриппинг
- 0,1-6 мм (7-20 мм можно настраивать)
- Точность резки
- ±(0,5+0,002*L) мм, L=длина резки
- Длина резки
- 50-400 мм
- Производительность
- 1200 шт. в час
- Сила сжимания
- 2.0T
- Длина скручивания
- 2-7 мм (7-20 мм можно кастомизировать)
- Давление воздуха
- 0,5-0,7 Мпа
- Обнаружение
- Провод вырванутся, низкое давление воздуха, ошибка завершения (монитор силы сжимания опционально)
- Мощность
- 220В/110В/50/60ГЦ
- Аппликаторы
- 30 мм или 40 мм для опционального варианта
- Габариты
- 1210*770*1370мм
- Масса
- 480 кг
- Вилка для шнура питания
- Европейская, американская, китайская розетка
