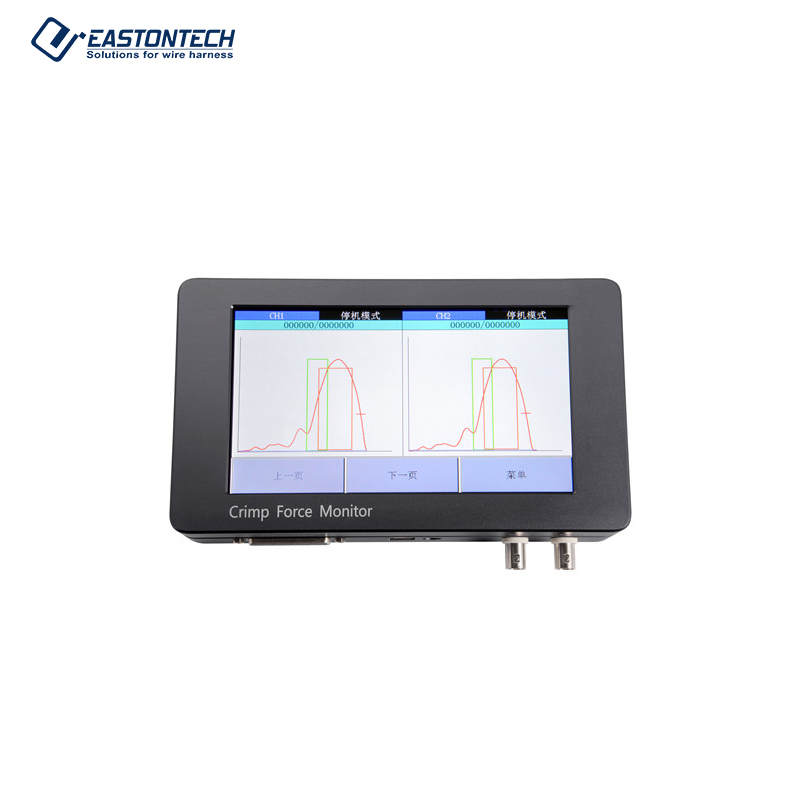

Описание
Особенности
● Высокоскоростное силовое дискретирование с частотой 20 000 Гц: захватывает до 20 000 точек данных в секунду, обеспечивая высокоразрешающую визуализацию кривой силы для обнаружения небольших структурных изменений в клеммных обжимах.
● Алгоритмы четырёхпозиционной точности (пик / площадь / SC / сдвиг): анализирует пиковую силу, площадь кривой, отклонение формы (SC) и сдвиг времени для выявления отсутствующих жил, неправильного калибра проводов, изоляции стволов проводов и неравномерной жесткости клемм.
● Гибкая двухканальная поддержка 1CH / 2CH: настраиваемая для одностанционных настольных прессов или двухголовочных автоматических машин для обработки проводов.
● Универсальная совместимость с пресс-прессом и датчиками: Бесшовно соединяется со всеми брендами машин для обжимов с гибкими вариантами крепления пьезодатчиков (боковое крепление, нижнее крепление, верхнее крепление).
● Выход мгновенной реле блокировки: Отправляет немедленные сигналы OK / Not OK реле или импульсы для блокировки машины или активации механизмов отклонения при обнаружении дефектного обжима.
● Полная отслеживаемость ПК и импорт/экспорт параметров: специализированное приложение для ПК сохраняет все исторические волны и данные кримп-сигналов для аудита качества, позволяя быстро делать резервные копии рецептов параметров через USB. Диапазон применения
● Производство автомобильных жгутов проводов: 100% проверка с упорным усилением для критически важной проводки безопасности, проводов управления ABS и клемм жгута подушек безопасности.
● Высокоточная промышленная проводка: мониторинг качества кольцевых клемм, лопатных разъёмов и контактов в распределительных щитках питания.
● Бытовая техника и электроника HVAC: настольная и автоматическая система контроля качества обжимов для проводов питания и внутренней проводки платы управления.
● Медицинские и аэрокосмические сборки: обработка проводов с высокой прослеживаемостью, требующая полного ведения данных и проверки кримп-кримпов без дефектов.
Технические характеристики
- Модель
- EW-2505
- Категория машин
- Встроенный монитор силы обжима (CFM-система)
- Количество каналов
- 1 канал / 2 канала (1CH–2CH)
- Скорость дискретизации
- Максимум 20 000 образцов в секунду
- Точность измерения
- 0.3 Класс
- Методы оценки сил (EOS)
- Пик, площадь, SC (сравнение форм), сдвиг
- Результаты тестов и визуальный вывод
- Суждение OK / Not OK, кривая силы, измеренные значения, графики трендов
- Типы крепления датчиков
- Боковое крепление / нижнее крепление / верхнее крепление
- Вывод управляющего сигнала
- Реле / Импульсный выход (Остановка машины / Сигнал дефекта)
- Ёмкость памяти сигнализации
- В блоке хранится до 500 последних записей предупреждений
- Интерфейсный порт
- USB-порт (синхронизация данных приложений ПК)
- Питание
- 5V3A
- Монтаж и форм-фактор
- Крепление панели / боковое крепление
