Под заказПолностью автоматический станок для резки и снятия тяжёлых кабелей (2,5–150 мм² / 33 мм OD) EW-05H-1
Обработка провода и электромонтажное оборудование

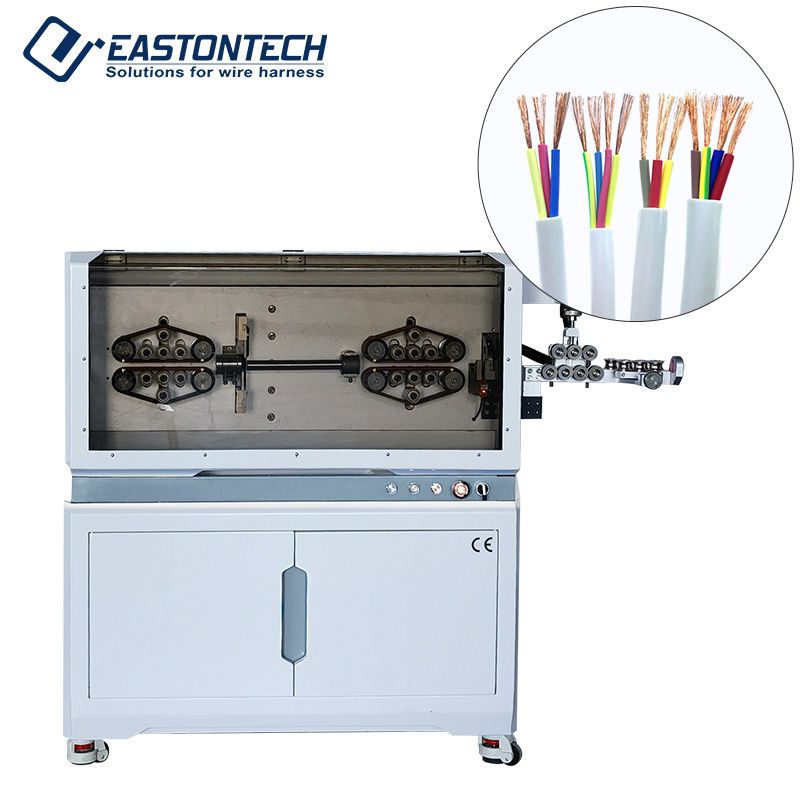

Полностью автоматический станок для резки и снятия тяжёлых кабелей (2,5–150 мм² / 33 мм OD) EW-05H-1

Цена выбранного вариантапо запросу
Варианты поставки

Описание

Особенности

● 24-роликовое сцепление с приводом ремня (гарантия нуля царапин): заменяет локальное точное защемление на удлинённую тяговую систему ремня-на-ролик, равномерно распределяя тяговую силу по мягким ПВХ, резиновым и силиконовым оболочкам без повреждений.

● Цифровая программируемая автоматизация роликового зазора и давления: все расстояния между роликами и силы зажима устанавливаются цифровым способом на 7-дюймовом сенсорном экране HMI. Хранящиеся рецепты автоматически выполняют микрокорректировки для быстрой смены.

● Многоуровневая многоядерная логика стриппинга (EW-05H-1+ модель): автоматически снимает внешнюю оболочку, а затем независимо отделяет от 2 до 10 внутренних проводов с цветовой маркировкой в одной бесшовной последовательности, сохраняя целостность сердечника.

● Тяжёлая грузоподъёмность (2,5–150 мм² / 33 мм максимальная нагрузка): Обслуживает массивные одножильные кабели, многожильные магистрали с оболочкой и линии электропередач с диаметром направляющих труб до 33 мм.

● Высокаточная резка сервоприводом и высокоскоростные стальные лезвия: приводятся в движение сервомотором мощностью 1,1 кВт и импортными высокоскоростными стальными лезвиями, поддерживая строгие допуски по длине резки (< 0,002 × л) на длину до 999 999,9 мм. Диапазон применения

● Высоковольтная проводка электромобилей и возобновляемых источников энергии: мощная обработка гибких аккумуляторных кабелей питания площадью до 150 мм².

● Промышленные шкафы управления и распределение электроэнергии: чистая резка и длинная разборка многоядерных управляющих магистралей (от 2 до 10 ядер).

● Строительные и энергетические инфраструктурные кабели: автоматизированная подготовка тяжёлых ПВХ, резиновых и облицованных сетевых кабелей.

● Тяжёлое оборудование и автомобильные жгуты: точная обработка кабелей двигателя, генератора и аккумуляторов большого диаметра.

Технические характеристики

Модель
EW-05H-1+ | EW-05H-1
Сечение проводника
2,5 - 150 мм²
Кабель
Одножильный кабель, многожильный кабель, оболоченный кабель, ПВХ-кабель и т.д.
Удаление сердечной проводки
2-10 ядер | Н/Д
Длина резки
1 - 999 999,9 мм
Допуск длины резки
< 0,002 * L (L = длина резки)
Длина стриппинга (сторона I)
Кабельная оболочка
- Полная полоса
20–250 мм
- Половинная полоса
1 - 1500 мм
Дополнительная информация
Провод сердечника
- Полная полоса
1 - 50 мм
- Половинная полоса
20 - 250 мм | Полная полоса: 1 - 300 мм
Половинная полоса
1 - 1000 мм
Длина стриппинга (сторона II)
Кабельная оболочка
- Полная полоса
20 - 200 мм
- Половинная полоса
1 - 500 мм
Дополнительная информация 2
Провод сердечника
- Полная полоса
1 - 50 мм
- Половинная полоса
20 - 200 мм | Полная полоса: 1–150 мм
Половинная полоса
1 - 500 мм
Максимальный диаметр направляющей трубки
33 мм | 33 мм
Производительность
2000 шт./ч
900 шт./ч (многожильный кабель)
2000 шт./ч
Материал ножа
Импортируемая высокоскоростная сталь
Режим отображения
7-дюймовый сенсорный экран
Режим вождения
Резка сервомотора с 24-роликовой системой
Режим подачи
Ленты с питанием с функцией снятия давления.
Роликовый зазор
Цифровое программное управление
Питание
110, 220 В (50 - 60 Гц)
Мощность
1,1 кВт
Соединение с сжатым воздухом
0,5 - 0,8 МПа
Масса
270 кг
Габариты
1020 * 590 * 1140 мм
Замечания
Пользовательские опции с отправкой образцов
