Описание
Особенности
● 16-роликовая подача ремней с нулевым сцеплением
Система подачи ремней с высоким сцеплением с 16 роликами обеспечивает плавную транспортировку кабелей, помогая предотвратить царапины, деформацию или следы давления на оболочке кабеля.
● Цифровое управление роликовым зазором
Роликовый зазор и давление зажима регулируются непосредственно через 7-дюймовый сенсорный экран PLC, что исключает ручную регулировку при смене работы.
● Высокоскоростная резка сервоприводов

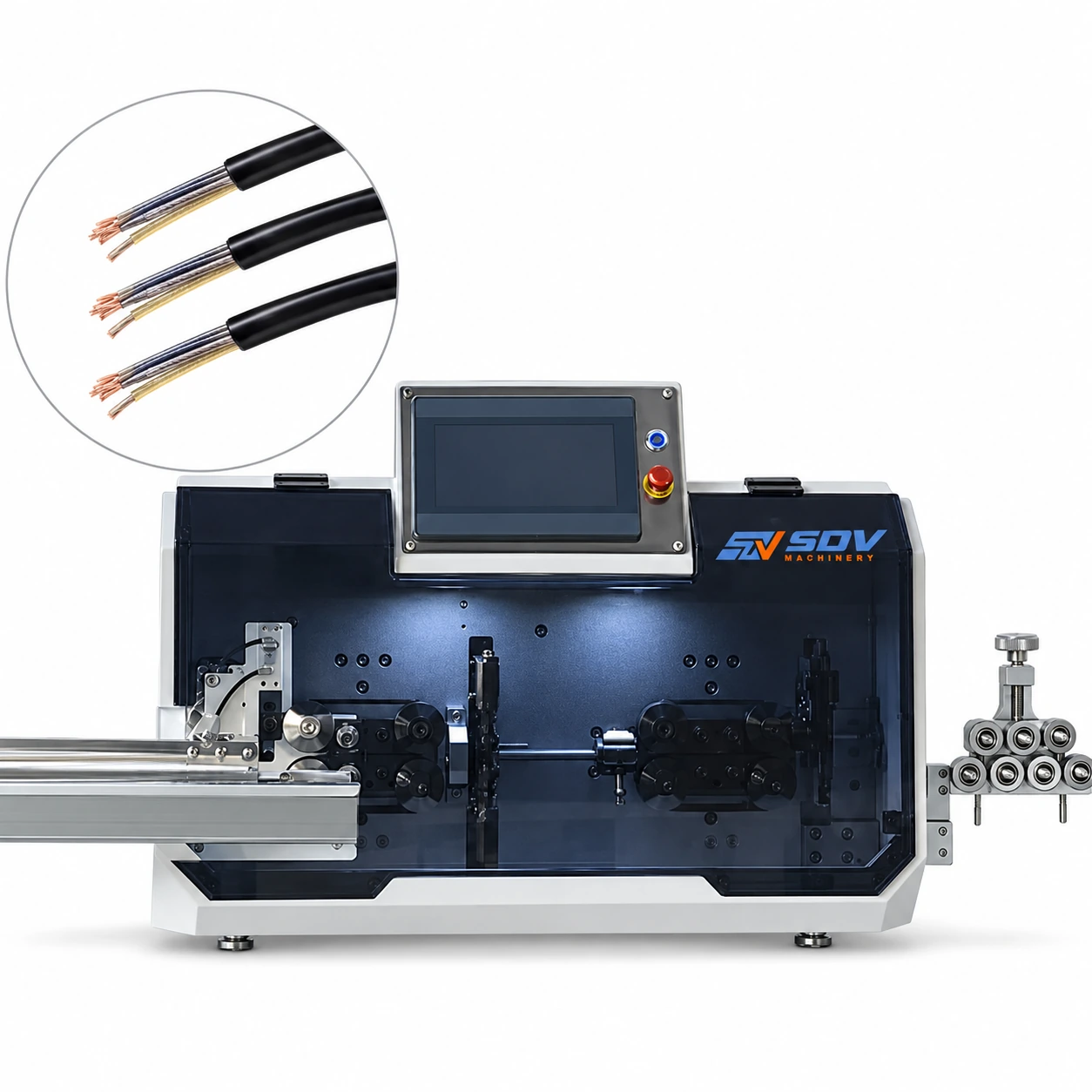

Система резки с сервоприводом обеспечивает точность резки ** EW-05F+2 — это многожильная машина для резки и снятия кабелей, предназначенная для промышленных кабелей площадью 0,75–30 мм². Его 16-роликовый сервопривод, цифровое управление роликовым зазором и производительность 3 500 шт/ч обеспечивают точную, безопасную обработку для многожилковых, оболоченных и промышленных кабельных сборок. Диапазон применения
Многожильная машина для резки и снятия кабелей EW-05F+2 разработана для производителей, которым требуется высокоскоростная обработка многожилковых, покрытых и промышленных кабелей с единым качеством отделки и гибкими производственными возможностями.
● Производство жгутов проводов: обработка многосердечных кабелей, облицованных проводов и управляющих кабелей для производства жгутов проводов в автомобильной, электрической и промышленной промышленности.
● Оборудование промышленной автоматизации: готовит ПЛК-кабели, электропроводку машин и роботизированные управляющие кабели для автоматизированного оборудования и производственных систем.
● Сборка электрического оборудования: перерезает и снимает силовые кабели и управляющие провода, используемые в электрических шкафах, распределительной технике и распределительном оборудовании.
● Производство коммуникационных и электронных кабелей: работает с ПВХ-кабелями, сигнальными и многосердечными электронными кабелями, требующими точной очистки оболочки и сердечника.
● OEM-сборка кабелей: поддерживает индивидуальную обработку кабелей с опциональными модулями, такими как предварительные фидеры, устройства для смывки окон, скручивающие модули, катушки и конвейерные укладчики для гибких производственных требований.
Технические характеристики
- Модель
- EW-05F+2
- Категория машин
- Многожильная машина для резки и удаления кабелей
- Поперечное сечение проводника
- 0,75 - 30 мм²
- Кабель
- Одножильный кабель, многожильный кабель, оболоченный кабель, ПВХ-кабель и т.д.
- Удаление сердечной проводки
- 2-10 ядер
- Длина резки
- 1 - 999 999,9 мм
- Допуск длины резки
- < 0,002 * L (L = длина резки)
- Длина стриппинга (сторона I)
- Кабельная оболочка
- - Полная полоса
- 10 - 200 мм
- Дополнительная информация
- Провод сердечника
- - Полная полоса
- 1 - 50 мм
- Длина стриппинга (сторона II)
- Кабельная оболочка
- - Полная полоса
- 10–80 мм
- Дополнительная информация 2
- Провод сердечника
- - Полная полоса
- 1 - 50 мм
- Максимальный диаметр направляющей трубки
- 18,0 мм (внешний диаметр)
- Производительность
- 3500 шт./ч
- Материал ножа
- Импортируемая высокоскоростная сталь
- Режим отображения
- 7-дюймовый цветной PLC-сенсорный экран
- Режим вождения
- Резка сервомотора с системой привода на 16 роликов
- Режим подачи
- Ленты с питанием с функцией снятия давления.
- Роликовый зазор
- Цифровое программное управление
- Питание
- 110, 220 В (50 - 60 Гц)
- Мощность
- 1,1 кВт
- Соединение с сжатым воздухом
- 0,5 - 0,7 МПа
- Масса
- 140 кг
- Габариты
- 707 * 590 * 1140 мм
- Замечания
- Пользовательские опции с отправкой образцов
