Описание
Особенности

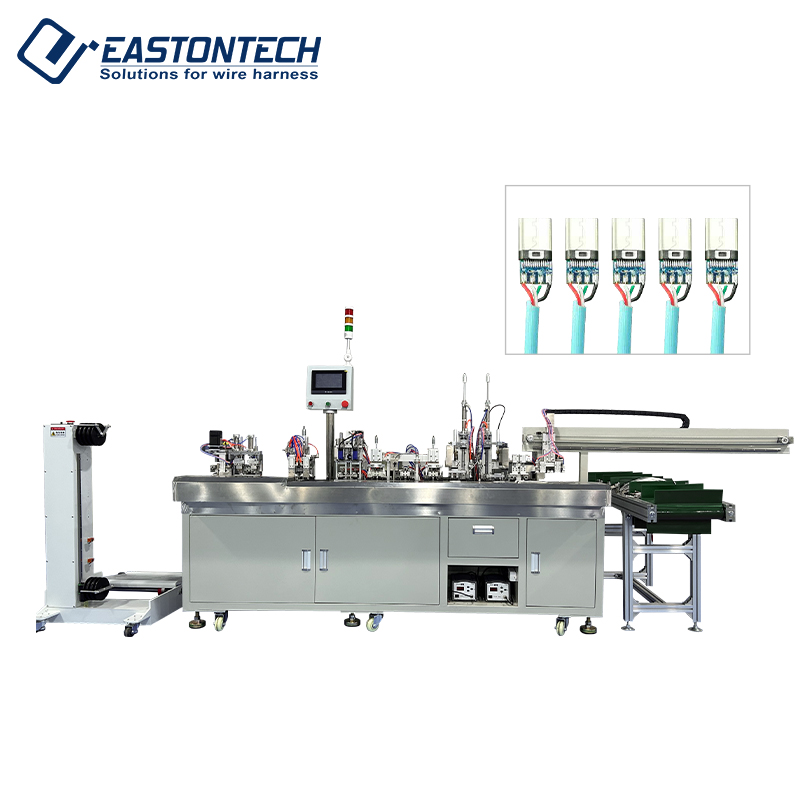

● Сквозная автоматизированная пайка USB-кабелей: упрощает резку провода (30–3 000 мм), снятие оболочки/сердечника, выравнивание проводов и высокоточное пайку контактов USB-разъёмов в один непрерывный цикл.
● Высокая производительность (1 300 шт.с/ч): достигает высоких производственных скоростей до 1 300 готовых USB-кабелей в час (при длине 500 мм), что значительно снижает производственные трудовые расходы.
● Сверхнизкая степень дефектов (≤ 3‰): цифровое регулирование времени, давления, мощности и температуры удерживают уровень металлолома ниже 0,3%, предотвращая короткие замыкания контактов и повреждения теплоизоляции.
● Целевой четырёхсердечный кабель (ø 2,8 – ø 4,5 мм OD): специально разработан для работы с четырёхядерными USB-линиями питания и передачи данных с внешними диаметрами от 2,8 мм до 4,5 мм.
● Цифровое многопараметрическое точное управление: Цифровые параметры профиля пайки гарантируют повторяемую тепловую подачу и точный объем пайки на каждом контакте.
● Тяжёлая сборка с высококачественными импортными компонентами: изготовлена из износостойких импортных подвижных частей и прочного шасси массой 750 кг для бесперебойной работы без вибраций. Диапазон применения
● USB Data & Charging Cable Assembly: автоматизированное пайка провода к вилке для USB-A, Micro-USB, Mini-USB и четырёхядерных кабелей Type-C.
● Производство жгутов для потребительской электроники: массовая сборка кабелей для зарядных устройств мобильных телефонов, умных домашних устройств и компьютерных периферийных устройств.
● Автомобильные USB-вспомогательные линии: надёжные, устойчивые к вибрациям четырёхядерные USB-кабели для автомобильных мультимедийных систем.
● Заводы высокообъёмных OEM/ODM кабельных заводов: замена ручных паяльных столов на автоматизированные рабочие станции с низкими дефектами.
Технические характеристики
- Модель
- EW-7050
- Категория машин
- Автоматическая машина для сварки кабелей USB
- Напряжение источника питания
- AC220/110В/50/60 Гц
- Применимый внешний диаметр кабеля
- ø 2,8 мм – ø 4,5 мм
- Применимый тип кабеля
- Четырёхсердечный USB-кабель (линии передачи данных и зарядки)
- Длина резки провода
- 30-3000 мм
- Давление подачи воздуха
- 0,5-0,6 МПа
- Производственная скорость
- 1300 PCS/час (L=500 мм)
- Соотношение производственных дефектов / отклонений
- ≤ 3‰ (≤ 0,3%)
- Параметры управления пайкой
- Цифровое управление (время, давление, мощность, температура)
- Метод управления эксплуатацией
- Полностью автоматический (управление педалями нет)
- Управление педалями
- Н/Д
- Размерность машины
- 2800*1000*1700 мм
- Вес машины
- Около 750 кг
