Описание
Особенности
● Всесторонняя тяжёлая обработка (2,5–120 мм²): эффективно обрабатывает тяжёлые одножилковые, многожиленные и плоские кабели площадью до 120 мм² с максимальным диаметром направляющей трубы 27 мм. Он легко справляется с полной и половинной очисткой и сложной средней разрезкой/удалением до 50 сегментов в одном непрерывном цикле.
● Высокая точность и сверхнизкая норма металлолома: Достигает строгих допусков резки ≤0,002*L (где L — длина резки) для длины до 99999,9 мм. Он обеспечивает щедрую переднюю часть, полуразборку до 1000 мм и полуразборку задней части до 500 мм, чтобы минимизировать материальные потери.
● Привод на ремень без следов: использует продвинутую систему подачи ремней на 24 колёса с пневматически герметичным регулятором высоты для предотвращения появления вмятиний на тонкой изоляции. Такая конструкция с ремней с высоким сцеплением увеличивает срок службы системы в 2 раза по сравнению с традиционными металлическими роликами.
● Промышленная прочность резки: Обеспечивается прочными лезвиями из импортной высокоскоростной стали (HSS), приводимыми в движение сервомотором с высоким крутящим моментом. Он обрабатывает до 2000 деталей в час по стандартному воздушному соединению 0,5–0,8 МПа.
● Smart Touch HMI и Future-Ready Expansion: Оснащен интуитивно понятным цветным сенсорным экраном 7 дюймов для быстрой цифровой настройки давления роликов и смыва. Модульная конструкция легко интегрируется с системами MES, сетями IoT, принтерами для кодирования на струях и роботизированными устройствами для подключения проводов. Диапазон применения

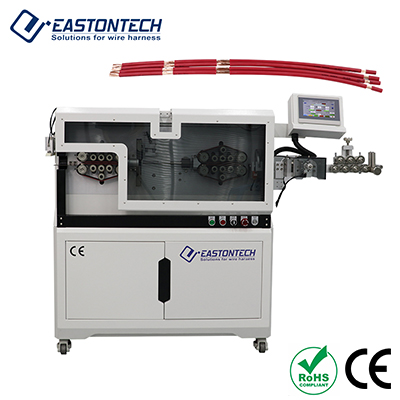

Этот EW-05H+M предназначен для высоковостребованных и тяжёлых секторов обработки проводов:
● Жгуты проводов New Energy Vehicle (EV): снятие толстых кабелей соединения высоковольтных аккумуляторов и зарядных линий для пистолетов.
● Промышленные силовые шкафы и управление сетью: подготовка массивных медных заземляющих линий, шин и распределительных соединений.
● Фотоэлектрическая (PV) и ветроэнергетика: резка и снятие прочных, погодостойких двойных солнечных кабелей с двойной изоляцией.
● Производство тяжёлых машин: обработка тяжёлых многожильных управляющих кабелей и плоских кабелей, требующих чистого удаления оболочки среднего пролёта для разветвления.
Технические характеристики
- Модель
- EW-05H+M
- Диапазон обработки
- 2,5 - 120 мм²
- Длина резки
- 1 - 99999,9 мм
- Допуск длины резки
- < 0,002 * L (L = длина резки)
- Максимальный диаметр направляющей трубки
- 27 мм
- Длина стриппинга (сторона I)
- Кабельная оболочка
- - Полная полоса
- 1 - 300 мм
- - Половинная полоса
- 1 - 1000 мм
- Длина стриппинга (сторона II)
- Кабельная оболочка
- - Полная полоса
- 1 - 150 мм
- - Половинная полоса
- 1 - 500 мм
- Производительность
- 2000 шт./ч (в зависимости от длины линии)
- Соединение с сжатым воздухом
- 0,5 - 0,8 МПа
- Материал ножа
- Импортируемая высокоскоростная сталь
- Режим отображения
- 7-дюймовый сенсорный экран
- Режим вождения
- 24-колёсный привод
- Режим подачи
- По поясам
- Питание
- 110, 220 В (50 - 60 Гц)
- Масса
- 275 кг
- Габариты
- 1020 * 590 * 1140 мм
