Описание
Особенности
● Лучшая в отрасли точность размещения (±0,2 мм): Точные механические направляющие и оптическое выравнивание гарантируют ровно выравнивание, идеально согласованные края с флажками на каждом цикле провода.
● Расширенный диапазон длины этикеток (20–160 мм): Использует короткие проводные метки до длинных обмоточных флагов шириной от 5 до 45 мм без изменения инструмента.
● Высокоскоростная выходная пропускная способность (до 1 800 шт.с/ч): автоматизирует дозирование, упаковку и складывание, увеличивая почасовой выход до 1800 штук и при этом устраняя усталость оператора.
● Тяжёлая промышленная конструкция (шасси весом 220 кг): Напольная промышленная рама подавляет рабочие вибрации, обеспечивая многократную долговечность и непрерывную высокую точность работы.
● Точное электрическое оптическое сенсорное измерение глаз: высокоскоростной оптический сенсор мгновенно обнаруживает зазоры на метках и края подкладки, обеспечивая точное время дозирования и исключая ошибки.
● Многоосевая тонкая калибровка: Многостепенная регулировка позволяет операторам быстро настраивать высоту, угол и положение при изменении спецификаций проводов или рулонов этикеток. Диапазон применения
● Производство автомобильных жгутов проводов: высокоточная маркировка флагов для сигнальных проводов ЭБУ, сенсорных станков и выводов управления аккумуляторами.
● Телекоммуникационные и информационные кабели: точное применение флаг-метки на Ethernet-кабелях, коаксиальных проводах и оптоволоконных патч-кабелях.
● Промышленные шкафы управления и распределение электроэнергии: быстрое маркировка схем для проводки панелей управления, реле и клем.
● Consumer Electronics and Appliance Assemblies: Автоматизированная маркировка для электрических кабелей, внутренних ленточных кабелей и проволочных станков.
Технические характеристики

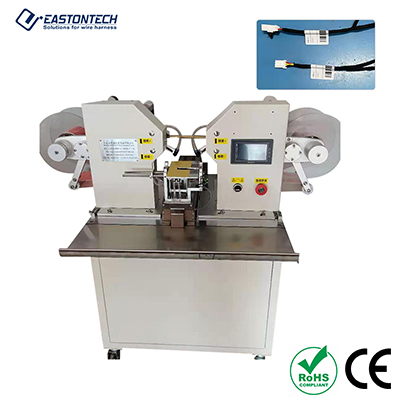

- Модель
- EW-7780
- Категория машин
- Высокоточная автоматическая машина для маркировки проводов и кабелей
- Диапазон длины ярлыков
- 20-160 мм
- Диапазон ширины меток
- 5-45 мм
- Ошибка маркировки / Точность
- ±0,2 мм (высокая точность)
- Скорость производства
- 1 000 – 1 800 штук/ч
- Система сенсоров
- Высокоскоростной электрический оптический датчик зазора с метками
- Стиль маркировки
- Откидная маркировка флага / обмотка кабеля
- Корректировка позиции
- Многоосевой механизм тонкой настройки свободы
- Внешнее измерение
- 655L×1200W×1000H
- Применяемый источник питания
- 220 В/110В 50 Гц
- Вес машины
- 220 кг
