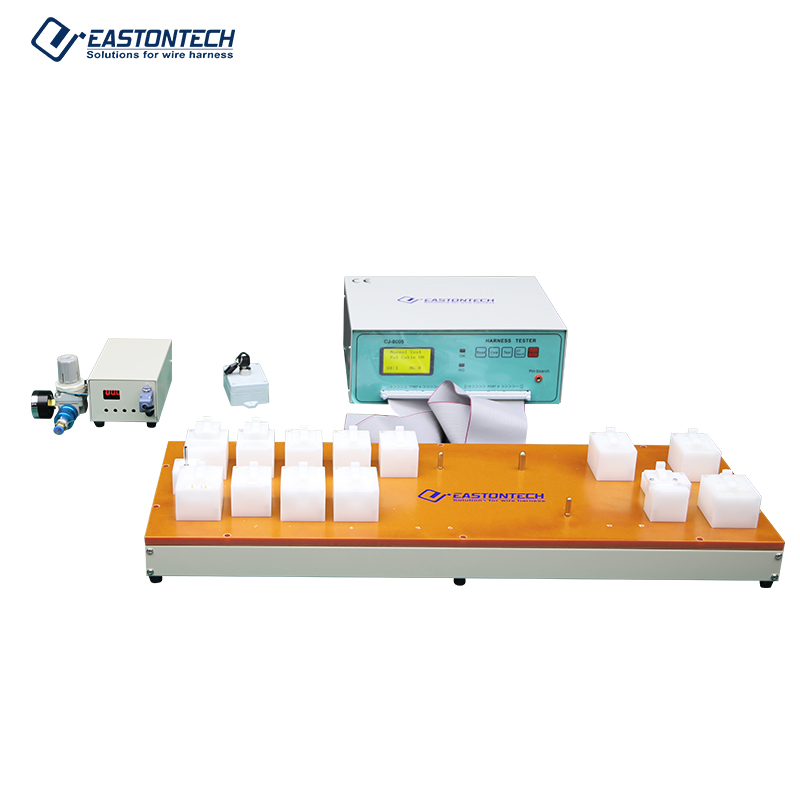

Описание
Особенности
● Архитектура тестовых точек 64 / 128: быстрое сканирование сложных многоконтактных разъёмов, рядовых кабелей и автомобильных проводных жгутов для высокопроизводительного контроля качества.
● Самообучающийся ввод в жгуте: Устраняет утомительное ручное сопоставление контактов; Автоматически считывает и сохраняет данные о проводимости с образца главного провода за секунды.
● 4-в-1 тест на неисправности и прерывистые колебания: обнаруживает открытия, короткие замыкания, смещённые контакты, а также мгновенные/временные разъёмы и короткие замыкания при сгибании жгута при тестируемом режиме.
● Интегрированный датчик для определения точки: специализированная зонд-ручка позволяет техникам легко выявлять тестовые точки, изолировать контакты и устранять неисправности тестовых приборов.
● Многоточная система обратной связи OK/NG: сочетает ЖК-экран, двойные индикаторы, регулируемые сигналы тревоги и чёткие голосовые подсказки для мгновенного управления операторами. Диапазон применения
● Жгуты автомобильной и автомобильной проводки: комплексная проверка непрерывности и неправильного подключения для ткацких станков, дверных жгутов, осветительных линий и приборных панелей.
● Кабели с плоской лентой и рядовой линией: высокоскоростное тестирование непрерывности и дислокации между контактами для плоских кабелей IDC, линий FFC и многожильных перемычков.
● Динамические и гибкие кабели: прерывистое обнаружение коротко/размытого замыкания при механическом испытании на гибкость или свинг для робототехники, промышленного оборудования и автомобильных проводов.
● Калибровка и тестирование качества приборов: быстрая идентификация штифтов и проверка проводки светильников с использованием встроенного точечного датчика.
Технические характеристики
- Модель
- EW-2600
- Тестовые очки
- 64/128
- Тип обнаружения
- Односторонняя шлейка, двусторонняя шлейка
- Стандарт открытого судебного процесса
- 1K, 2K, 5K, 10K, 50K
- Обнаружение напряжения
- Ток обнаружения DC5V: менее 20 мА
- Пункты инспекции
- Короткое замыкание, разрыв, дислокация, мгновенное короткое замыкание и размытость
- Режим тестирования
- Автоматический режим, тест на замах, цикл, тест сегментов
- Метод ввода данных
- Образец стандартной провода для самостоятельного изучения
- Количество сохранённых данных о проводимости
- Ток (по одному для односторонних, двусторонних и сегментированных)
- Режим отображения
- Китайский ЖК-дисплей 12864
- Статистика результатов тестов
- OK/NG
- Информационный запрос
- Индикатор правильности/ошибки, текстовый подсказка, голосовая подсказка
- Другие
- Можно корректировать поиск точки теста, звук сигнализации ошибки и время тестирования
- Масса
- 96 кг
- Напряжение
- AC220V+/-10%
- Габариты
- 310мм*250мм*135мм
