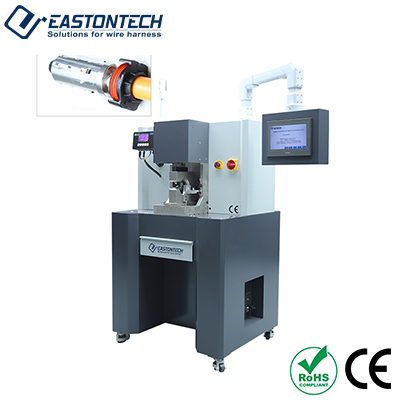

Описание
Особенности
● Advanced Servo Electric Drive Architecture: заменяет гидравлические насосы на сервомоторы с высоким крутящим моментом, устраняя утечки масла, снижая энергопотребление и обеспечивая стабильную, повторяемую силу обжимения.
● Диапазон огромной силы обжима (от 200 кН до 600 кН): Предлагается в моделях 20T (200 kN), 40T (400 kN) и 60T (600 kN) для легкого сжатия крупных медных и алюминиевых ушек на тяжёлые проводники.
● Интегрированный монитор силы обжима (CFM): непрерывно проверяет кривые силы в каждом цикле для обнаружения отсутствующих нитей, дефектных клемм или неправильной вставки изоляции, автоматически останавливает выход при ошибке.
● Экстраординарный диапазон кабелей (6–400 мм²): Обслуживает различные силовые кабели — от среднеёмных кабелей площадью 6 мм² до массивных высоковольтных кабелей площадью 400 мм².
● Крепление быстрой замены мультиаппликаторов: гибкая платформа с кристальной головкой позволяет быстро устанавливать и переключаться между различными типами клемных аппликаторов под разные геометрии угловок.
● Программируемое управление ПЛК и сенсорным экраном: позволяет точно регулировать цифровые параметры глубины хода, профиля давления и времени остановки без ручной механической настройки.
● Чистая и минимальная эксплуатация: экологичный сервопривод работает с низким уровнем шума и не требует замены гидравлического масла или уплотнений. Диапазон применения
● Высоковольтные жгуты для электромобилей (EV/HEV): точная обжимка тяжёлых кабелей аккумуляторов, инверторных проводов и клемматных углов зарядных портов.
● Аккумуляторные системы хранения энергии (BESS): высоконадёжное обжимное обжимывание клем для больших медных шинных соединений и проводов распределения энергии для хранения энергии.
● Железнодорожный транспорт и кабели на возобновляемой энергетике: крепкое закрепление труб на ветроэнергетических кабелях, узловых линиях солнечных батарей и жгутах локомотивов.
● Проводка промышленного управления и тяжёлой техники: повторяющаяся, высокоэнергетическая газонепроницаемая обжимка для промышленных силовых кабелей площадью до 400 мм².
Технические характеристики
- Модель
- EW-5210-20TS | EW-5210-40TS | EW-5210-60TS
- Категория машин
- Сервопривод Тяжелый Кримпер | Сервопривод Тяжелый Кримпер | Серво Тяжелый Кримпер
- Диапазон сечения провода
- 6-150 мм² | 10-240 мм² | 35-400 мм²
- Сила обжима
- 200KN | 400KN | 600KN
- Ширина обжима
- ≤15 мм | ≤22мм | ≤30 мм
- Пресс-штрих
- 48мм | 60мм | 72 мм
- Рейтинг мотора
- Сервомотор мощностью 4,5 кВт | Сервомотор мощностью 4,5 кВт | Сервомотор мощностью 4,5 кВт
- Система контроля качества
- Интегрированный монитор CFM | Интегрированный монитор CFM | Интегрированный монитор CFM
- Мощность
- AC 110V/220V (50/60 Гц) | 380В (50/60 Гц трёхфазный) | 380 В (50/60 Гц трёхфазный)
- Масса
- 330 КГ | 700 КГ | 800 КГ
- Габариты
- 700*880*1340мм | 840*960*1680мм | 860*960*1750мм
