Описание
Особенности
● Двойное обжимывание с односторонним термоусадкой

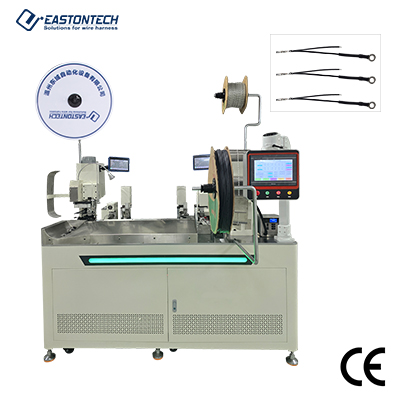

Этот EW-9380 сочетает в себе резку провода, снятие провода, обжим клеммы с двумя концами и одностороннюю термоусадочную обработку в одном автоматизированном рабочем процессе, снижая ручное обращение и повышая стабильность производства.
● Синхронизированная подача проводов на четырёх колёсах
Интегрированная синхронизированная подающая система для четырёх колёс поддерживает стабильное натяжение провода во время обработки, что помогает повысить точность подачи и консистентность обжима.
● Управление движением с двуязычным сенсорным экраном
Система управления движением и китайско-английский сенсорный экран упрощают регулировку параметров, сокращают время настройки и делают смену продуктов более эффективной.
● Интеллектуальное определение качества
Машина постоянно отслеживает низкое давление воздуха, наличие провода, ошибки обжима и подачу провода, что помогает уменьшить производственные дефекты до того, как готовые жгуты покидают машину.
● Точная регулировка лопастей
Режущее лезвие поддерживает регулировочное разрешение 0,01 мм с максимальной глубиной регулировки 5,50 мм, что позволяет точную обработку по различным спецификациям провода. Диапазон применения
Этот EW-9380 предназначен для производителей, выпускающих жгуты проводов, требующие обжима клем с двумя концами с односторонней термоусадочной защитой в полностью автоматизированном рабочем процессе.
● Производство автомобильных жгутов проводов: идеально подходит для световых жгутов, сенсорных кабелей и проводки кузова, которые требуют термоусадочной защиты на одном конце клеммы при сохранении стандартного обжима на противоположном конце.
● Проводка новых энергетических автомобилей: подходит для систем управления аккумуляторами, зарядных жгутов и кабелей распределения питания, где выбранные клеммы требуют дополнительной изоляции и снятия напряжения.
● Промышленная проводка панелей управления: Обрабатывает управляющие кабели и проводку оборудования, сочетающие обжим клеммы с локальной термоусадочной изоляцией для повышения долговечности.
● Сборка электрического оборудования: поддерживает автоматизированное производство внутренней проводки для промышленной техники, электрических шкафов и электронного оборудования, требующего стабильного качества клемм.
● OEM и производство проводных жгутов первого уровня: Разработано для массового производства, где программируемая обработка, быстрая смена продукции и интегрированная инспекция качества способствуют повышению эффективности производства.
Технические характеристики
- Модель
- EW-9380
- Диапазон сечения провода
- AWG 22–14 (0,3–2,5 мм²)
- Обрабатывающая мощность
- Примерно 950 шт.ч/ч (провод 80–150 мм);
- Дополнительная информация
- Примерно 800 шт/ч (специальные провода)
- Точность резки
- Длина провода < 100 мм: допуск 0,2 + (длина × 0,002)
- Длина провода ≥ 100 мм
- Допуск 0,5 + (длина × 0,002)
- Длина резки
- Удержание изоляции средней части: 66 мм–99 999 мм
- Длина зачистки
- Передняя часть: 0,5–8,0 мм;
- Задняя часть
- 0,1–10,0 мм
- Глубина режущего лезвия
- Максимальная регулировка: 5,50 мм; Разрешение: 0,01 мм
- Система обнаружения
- Низкое давление воздуха, обнаружение присутствия провода, ошибка обжима, ошибка подачи проводов
- Питание
- Однофазный, переменный ток 200В–242В, 50/60 Гц, 10А
- Сжатый воздух
- 0,5 МПа (5 кгс/см²)
- Габариты станка
- W800 × D1400 × H1800 мм
- Вес машины
- Примерно 400 кг
