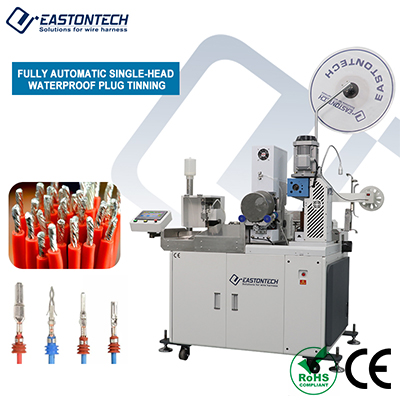

विशेषता
● हाई-स्पीड मल्टी-प्रोसेस यील्ड
काटने, अलग करने, मौसम सील सम्मिलन और सोल्डरिंग को एक निर्बाध प्रवाह में एकीकृत करके थकाऊ मैनुअल असेंबली को प्रतिस्थापित करता है, जो 1800 से 2500 टुकड़े/घंटे (100 मिमी तार की लंबाई के आधार पर) का प्रभावशाली आउटपुट प्रदान करता है।
● माइक्रो-फाइन से मध्यम गेज लचीलापन
नाजुक AWG 28 इलेक्ट्रॉनिक्स तारों से AWG 16 ऑटोमोटिव-ग्रेड केबल तक एक व्यापक प्रसंस्करण रेंज को संभालने के लिए इंजीनियर किया गया, जो विविध फ़ैक्टरी आवश्यकताओं के लिए तेजी से अनुकूलित होता है।
● अल्ट्रा-सटीक सील स्थिति और निरीक्षण
उच्च गति वायवीय सम्मिलन तंत्र रबर प्लग को 0.5 सेकंड से भी कम समय में पूर्ण गहराई स्थिरता के साथ बैठता है। अंतर्निहित फाइबर-ऑप्टिक सेंसर लापता या उलटी सील को रोकने के लिए 100% वास्तविक समय की जांच प्राप्त करते हैं।
● ±0.2 मिमी औद्योगिक काटने की परिशुद्धता
एक उच्च-टोक़ स्टेपिंग मोटर द्वारा संचालित, मशीन ±(0.2 + 0.002 * एल) मिमी (एल = काटने की लंबाई) के भीतर एक कठोर काटने की सहनशीलता बनाए रखती है, जिससे डाउनस्ट्रीम टर्मिनल असेंबली के लिए सही ज्यामितीय स्थिरता सुनिश्चित होती है।
● 450 °C RoHS टाइटेनियम सोल्डर पॉट
इसमें संक्षारण प्रतिरोधी टाइटेनियम मिश्र धातु सोल्डर पॉट के साथ जोड़ा गया 90-डिग्री ऊर्ध्वाधर डुबकी तंत्र है जो 450 डिग्री सेल्सियस तक के तापमान को संभालता है। सख्त RoHS और WEEE पर्यावरण कानूनों को पूरा करने के लिए पर्यावरण के अनुकूल सीसा रहित टिन के साथ पूरी तरह से संगत।
● ऊर्जा-कुशल और कॉम्पैक्ट लेआउट
अत्यधिक कुशल 2000W खपत के साथ मानक AC220V/50Hz पावर पर काम करता है। एक अनुकूलित पदचिह्न के साथ डिज़ाइन किया गया है जिसके लिए 4m² से कम कार्यक्षेत्र की आवश्यकता होती है, जिसके लिए 0.5 - 0.6 MPa के मानक कारखाने के वायु दबाव की आवश्यकता होती है।
आवेदन रेंज
मौसम सील सम्मिलन और सटीक टिनिंग का एकीकरण इस मशीन को सख्त पर्यावरण सीलिंग प्रोटोकॉल चलाने वाली स्वचालित लाइनों के लिए मानक विकल्प बनाता है:
● ऑटोमोटिव इंजन और सेंसर वायरिंग: ऑटोमोटिव ऑक्सीजन सेंसर, दरवाज़े के ताले और मिरर असेंबलियों के लिए IP67/IP69K-रेटेड वायर हार्नेस का बड़े पैमाने पर उत्पादन (मेक्सिको और जर्मनी में टियर 1 संयंत्रों द्वारा अत्यधिक मांग)।
● आउटडोर एलईडी लाइटिंग और ड्राइवर्स: हेवी-ड्यूटी आउटडोर लाइटिंग केबलों का उच्च मात्रा में प्रसंस्करण, यह सुनिश्चित करता है कि नमी के प्रवेश को रोकने के लिए रबर सील पूरी तरह से बैठी हुई है।
● समुद्री और औद्योगिक इलेक्ट्रॉनिक्स: समुद्री नियंत्रण बक्से और बिजली आपूर्ति के लिए पूर्व-स्थापित मौसम सील के साथ मजबूत, संक्षारण प्रतिरोधी टिन वाले तार तैयार करता है।
