विशेषता
● स्वचालित ढीला पिन टर्मिनल फीडिंग
अंतर्निहित वाइब्रेटरी फीडर स्वचालित रूप से ढीले पिन टर्मिनलों को क्रिम्पिंग स्थिति में पहुंचाता है, मैनुअल टर्मिनल लोडिंग को समाप्त करता है और उत्पादन दक्षता में सुधार करता है।
● एक चक्र में पूर्ण प्रसंस्करण
वायर स्ट्रिपिंग, कंडक्टर ट्विस्टिंग, टर्मिनल इंसर्शन, और चार-पॉइंट क्रिम्पिंग एक निरंतर वर्कफ़्लो में पूरा हो जाता है, जिससे हैंडलिंग चरणों को कम किया जाता है और स्थिरता में सुधार होता है।
● चार-बिंदु परिशुद्धता क्रिम्पिंग
चार-बिंदु क्रिम्पिंग संरचना पिन टर्मिनल के चारों ओर एक समान संपीड़न प्रदान करती है, जिससे यांत्रिक शक्ति और विद्युत चालकता में सुधार करने में मदद मिलती है।
● रेसिपी स्टोरेज के साथ कलर टचस्क्रीन
ऑपरेटर दोहराने वाले उत्पादन के लिए 100 प्रसंस्करण कार्यक्रमों को संग्रहीत करते हुए टचस्क्रीन के माध्यम से स्ट्रिपिंग गहराई, मोड़ शक्ति और क्रिम्पिंग मापदंडों को समायोजित कर सकते हैं।
● उच्च गति उत्पादन
मशीन सामान्य 1,000-सेकंड चक्र समय के साथ प्रति घंटे लगभग 1,300-2.5 तारों को संसाधित करती है, जो इसे मध्यम और उच्च-मात्रा कनेक्टर असेंबली के लिए उपयुक्त बनाती है।
आवेदन रेंज

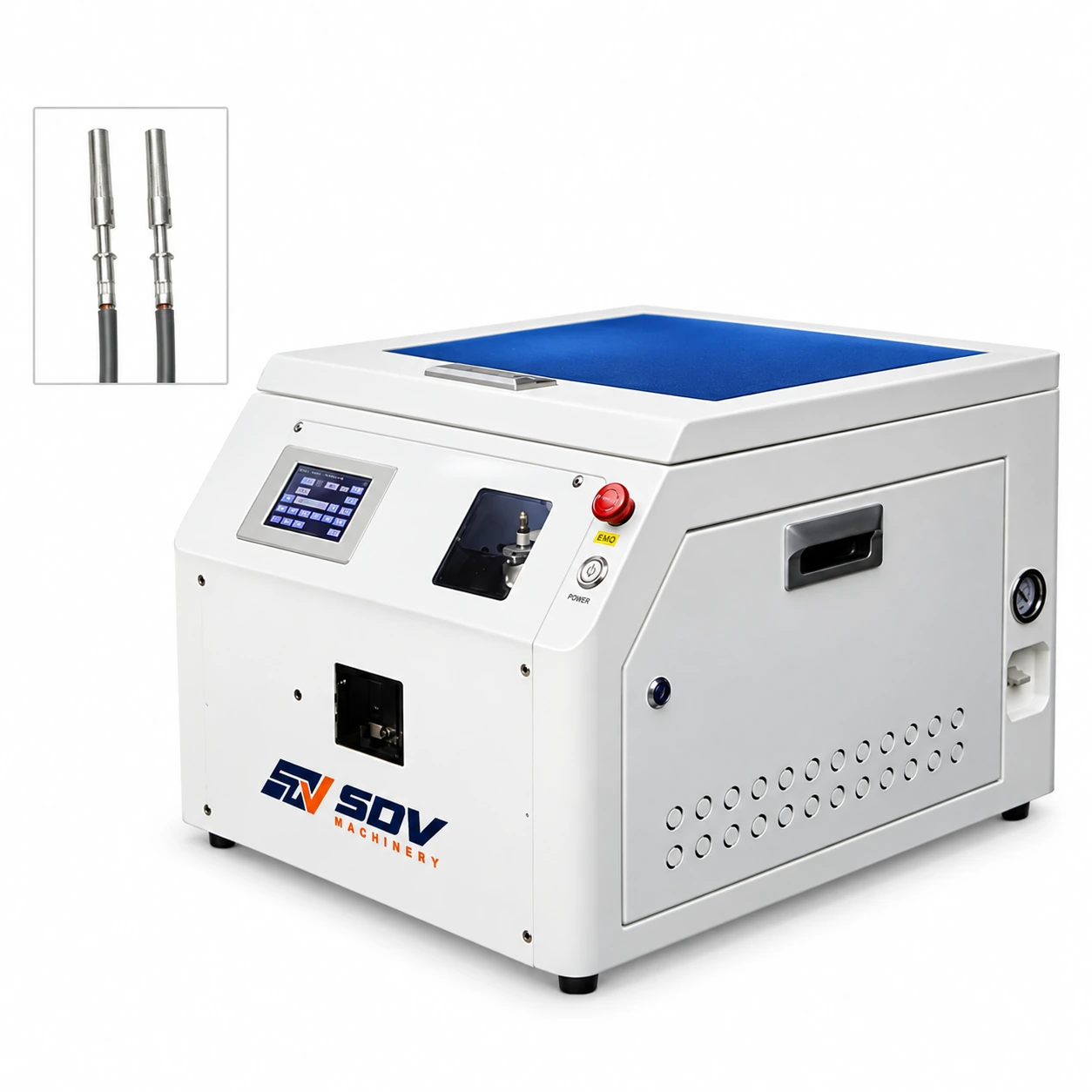

EW-5510-1 को उन निर्माताओं के लिए डिज़ाइन किया गया है जिन्हें सटीक कनेक्टर असेंबली के लिए स्वचालित ढीले पिन टर्मिनल फीडिंग और चार-पॉइंट क्रिम्पिंग की आवश्यकता होती है।
● एविएशन कनेक्टर असेंबली: एविएशन प्लग और सर्कुलर कनेक्टर्स में उपयोग किए जाने वाले ढीले पिन टर्मिनलों के लिए उपयुक्त जिसके लिए सटीक चार-पॉइंट क्रिम्पिंग की आवश्यकता होती है।
● औद्योगिक कनेक्टर विनिर्माण: औद्योगिक उपकरणों, स्वचालन प्रणालियों और विद्युत कनेक्टरों में उपयोग किए जाने वाले ठोस पिन टर्मिनलों को संसाधित करता है।
● ऑटोमोटिव वायर हार्नेस उत्पादन: सेंसर, नियंत्रण मॉड्यूल और वाहन विद्युत प्रणालियों में उपयोग किए जाने वाले कनेक्टर टर्मिनलों के लिए आदर्श।
● संचार और इलेक्ट्रॉनिक उपकरण: संचार कनेक्टर, इलेक्ट्रॉनिक उपकरणों और नियंत्रण केबलों के लिए पिन टर्मिनल असेंबली का समर्थन करता है।
● OEM केबल असेंबली: कई पिन टर्मिनल विनिर्देशों को संसाधित करने वाले निर्माताओं के लिए प्रोग्राम करने योग्य सेटिंग्स के साथ दोहराने योग्य उत्पादन को सक्षम करता है।
विशेषता ● तार काटने, एकल (या डबल) अंत स्ट्रिपिंग, एकल (या डबल) अंत crimping, गर्मी-हटना टब और हीटिंग का एकल अंत सम्मिलन, एकल अंत आस्तीन डालने की मशीन ● पूरी मशीन लंबाई काटने और अलग करने सहित कई पहलुओं में अनुकूलन का समर्थन करती है। ● वैकल्पिक क्रिम्पिंग बल मॉनिटर उपकरण (सीएफएम) और दृश्य निरीक्षण उपकरण
विशेषता ● कार्य: वायर कटिंग, सिंगल/डबल-एंडेड स्ट्रिपिंग, सिंगल/डबल/पैरेलल-एंडेड क्रिम्पिंग, सिंगल/डबल/पैरेलल हीट-सिकुड़ने वाले टयूबिंग एप्लिकेशन। ● पूरी मशीन लंबाई काटने और अलग करने सहित कई पहलुओं में अनुकूलन का समर्थन करती है। ● वैकल्पिक क्रिम्पिंग बल मॉनिटर उपकरण (सीएफएम) और दृश्य निरीक्षण उपकरण
विशेषता ● काटने और अलग करने के लिए उच्च परिशुद्धता सर्वो मोटर्स से सुसज्जित, सिस्टम तार प्रसंस्करण कार्यों में असाधारण सटीकता और स्थिरता प्रदान करता है। सकारात्मक और नकारात्मक स्क्रू संरचना काटने वाला ब्लेड सटीक स्ट्रिपिंग परिणाम सुनिश्चित करता है, जबकि मजबूत नमनीय लोहे के crimping तंत्र विश्वसनीय टर्मिनल कनेक्शन के लिए स्थिर crimping ऊंचाई और बेहतर कठोरता प्रदान करता है। ● व्यापक प्रोग्राम मेमोरी फ़ंक्शंस के साथ एक सहज रंग टचस्क्रीन इंटरफ़ेस की विशेषता, मशीन एक-कुंजी पैरामीटर रिकॉल के माध्यम से तेजी से उत्पाद परिवर्तन को सक्षम बनाती है। मॉड्यूलर डिज़ाइन अलग-अलग फ़ंक्शन मॉड्यूल को आवश्यकतानुसार सक्रिय या निष्क्रिय करने की अनुमति देता है, जिससे विभिन्न उत्पाद लाइनों और विनिर्माण आवश्यकताओं में उत्पादन लचीलापन और उपकरण उपयोग अधिकतम होता है।
विशेषता ● अधिकतम रबर आस्तीन का आकार: व्यास 30 मिमी, मोटाई 20 मिमी, वर्ग 30 * 30 * 20 मिमी। ● उत्पादन क्षमता: औसत 5 सेकंड/छेद, धागे की लंबाई और प्लास्टिक खोल की स्थिति के कारण मामूली अंतर हो सकता है। ● सुई विधानसभा परिवर्तन: 3 मिनट; ट्यूब असेंबली चेंजओवर: 3 मिनट; पंजा विधानसभा परिवर्तन: 9 मिनट। ● उच्च उत्पादन क्षमता, 2-5 लोगों की बचत और मैनुअल श्रम तीव्रता को कम करना। ● उच्च उपकरण संगतता; बदलाव के माध्यम से विभिन्न रबर आस्तीन की थ्रेडिंग प्राप्त कर सकते हैं, 15 मिनट का समय बदल सकते हैं। ● उच्च सुरक्षा प्रदर्शन; मल्टी-स्टेप, टू-हैंड स्टार्ट-अप। ● सिंगल और दो रबर स्लीव फ़ंक्शंस (अनुकूलन योग्य) के बीच एक-बटन स्विचिंग।
