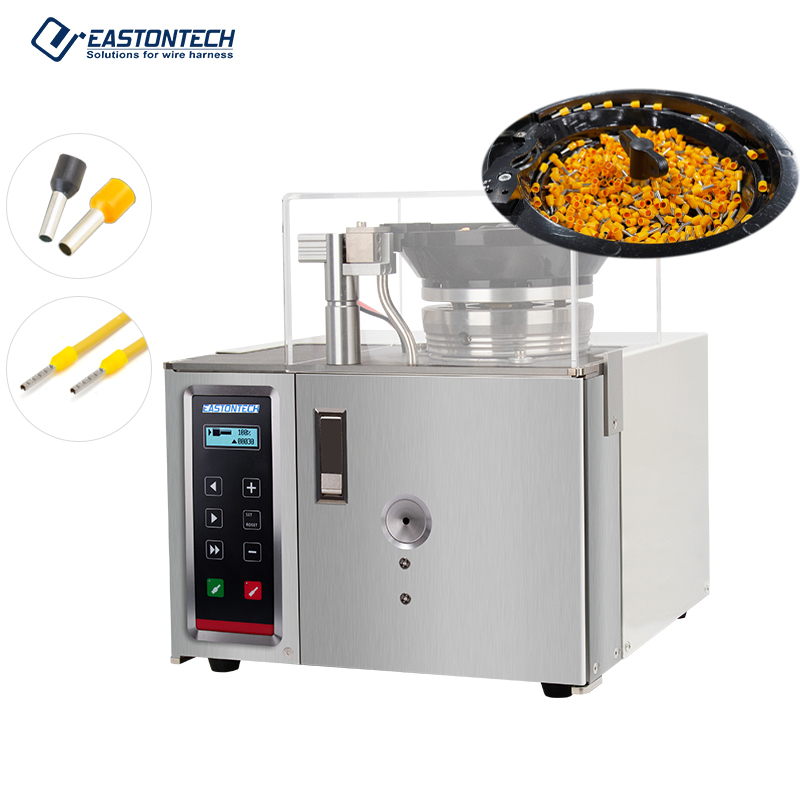

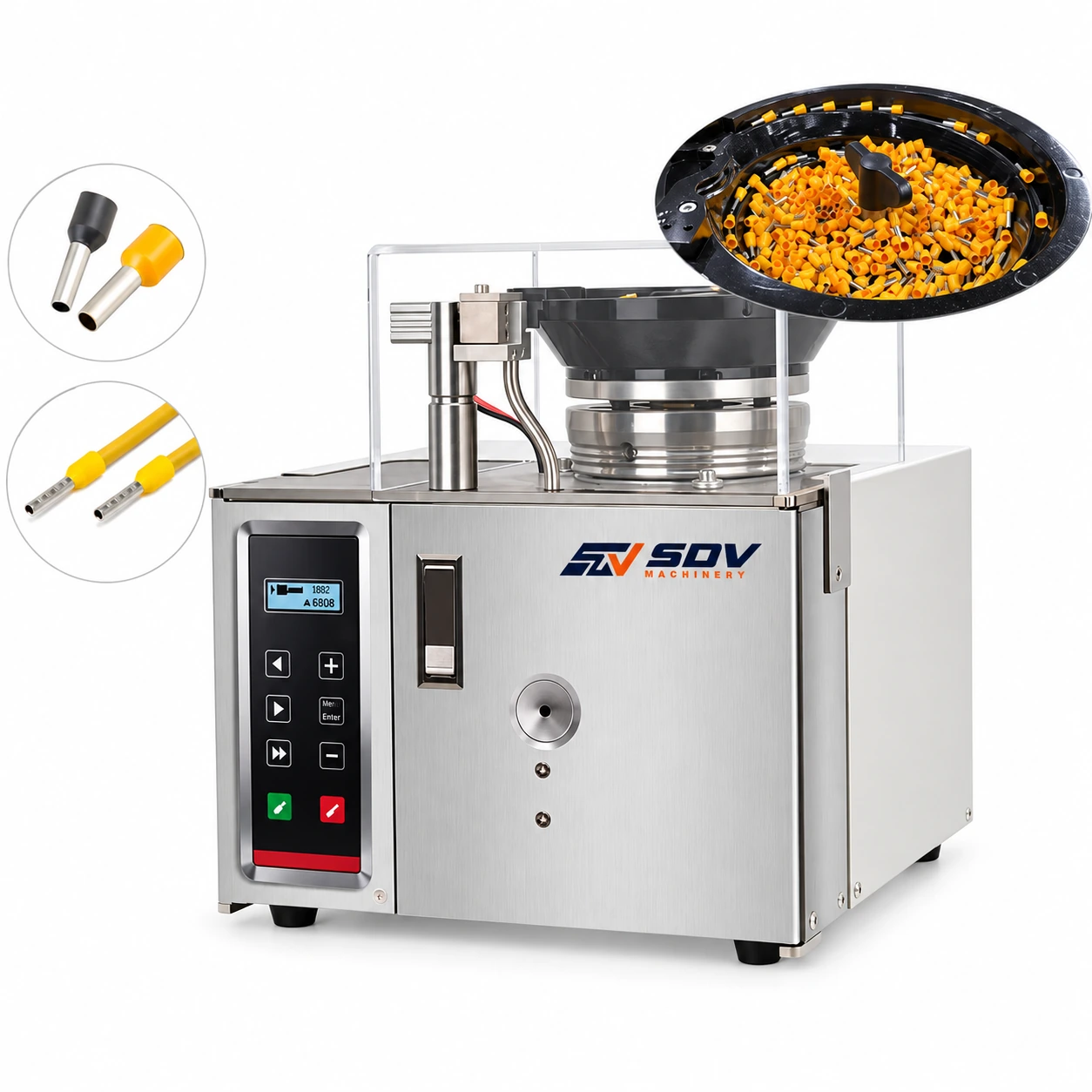

Описание
Особенности
● Виброрационная система автоматической подачи в чаше: автоматически выравнивает и подаёт объёмные свободные феррулы на обжимную головку с частотой цикла 1,8 секунды, полностью устраняя узкие места при ручной загрузке феррула.
● Быстрое время цикла 1,8 секунды: обеспечивает непрерывное удаление провода и обжим феррулы всего за 1,8 секунды на провод, позволяя одному оператору достигать огромного суточного объёма.
● Переключаемые двойные режимы сенсорного экрана (Strip-Only / Strip+Crimp): Мгновенно переключайтесь между отделкой проводов и комбинированным обжимом с использованием сенсорного экрана — никаких механических настроек или замены инструментов.
● Архитектура без износа и без обслуживания: мощная механическая конструкция, разработанная для непрерывной работы на заводе, оснащенная быстрозаменяемыми обжимными штампами и доступным базовым контейнером для отходов изоляции.
● Широкий диапазон сечения провода (0,5 – 2,5 мм²): Идеально подходит для стандартной промышленной проводки панелей управления, поддерживает длину полос от 8 мм до 12 мм и длину втулок до 12 мм.
● Компактный настольный отпечаток весом 30 кг: эргономичное, лёгкое шасси (420 × 400 × 390 мм) легко интегрируется в сборочные столы панелей управления и мобильные электропроводные станции. Диапазон применения
● Промышленное здание шкафов управления и панелей: высокоскоростное завершение феррулы для входных/выходных проводов ПЛК, клемников, реле-баз и соединений автоматических выключателей.
● Электрооборудование и проводка распределительных приборов: быстрая подготовка перемычных кабелей площадью 0,5–2,5 мм², требующая изолированных торцевальных втулок для шнурка.
● Управление HVAC и автоматизация зданий: упрощённая обработка проводов для контроллеров HVAC, панелей распределения питания и подсборок.
● Рабочие станции с жгутом смешанного производства: Идеально подходят для электромонтажных столков, где одинаковый калибр провода требует феррулы на одних проводах, а на других — обнажённые концы.
Технические характеристики
- Модель
- EW-5120
- Категория машин
- Автоматическая машина для снятия провода и обжима шнурков Bootlace
- Длина зачистки
- 8-12 мм
- Максимальная длина трубки
- 12 мм
- Скорость производственного цикла
- 1,8 секунды на провод (примерно 2 000 штук в час)
- Сечение провода
- 0,5-2,5 мм² (AWG 20-14)
- Требуемое давление подачи воздуха
- 0,6-0,8 Мпа
- Путь управления
- Сенсорная панель, электропривод, пневматическое привод
- клеммная система подачи
- Система автоматической подачи вибрирующей чаши (вибрирующая пластина)
- Рабочая температура
- -10~40°C
- Питание
- AC220V/110V/50/60HZ
- Масса
- 30 КГ
- Габариты
- W420мм×L400мм×H390мм
