Описание
Особенности
● Высокоточная обмотка катушек трансформатора

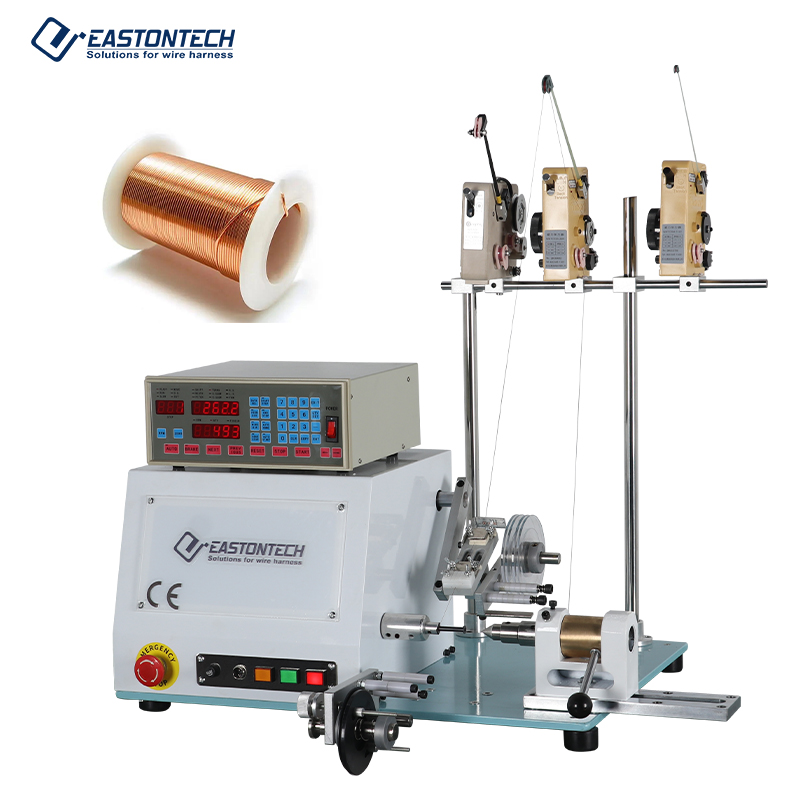

Автоматический EW-2320 Transformer Coiling Machine поддерживает тонкий диаметр проводов от 0,02 до 0,8 мм, обеспечивая точную и стабильную обмотку для трансформаторов, индуктивностей и прецизионных электронных катушек.
● Высокоскоростные характеристики обмотки
Оснащённая бесщеточным основным двигателем, машина достигает максимальной скорости 2000 об/мин, повышая эффективность производства и сохраняя стабильное качество катушки.
● Точное управление расположением проводов
Система распределения на шаговом двигателе поддерживает диапазон шага от 0 до 9,999 мм и максимальную ширину 200 мм, обеспечивая точное распределение проводов при намотке катушки.
● Гибкая конфигурация катушки
EW-2320 доступен с одной катушкой, а EW-2320-1 поддерживает 2 катушки, что обеспечивает гибкие варианты для различных требований производства катушек трансформаторов.
● Интеллектуальное управление программами
С ёмкостью хранения до 999 программ обмотки операторы могут быстро сохранять, отзывать и регулировать различные параметры намотки катушек для эффективного перехода производства.
● Простота эксплуатации и низкий уровень обслуживания
Удобная система управления упрощает установку параметров, а надёжная механическая конструкция снижает требования к обслуживанию и обеспечивает стабильную долгосрочную работу.
● Безопасное и надёжное производственное проектирование
Интегрированные функции защиты помогают повысить эксплуатационную безопасность и обеспечить надёжную работу в условиях непрерывного промышленного производства. Диапазон применения
• Производство трансформаторов: прецизионная намотка катушек для трансформаторов, индуктивностей и магнитных компонентов, требующая точного расположения проводов и стабильной работы обмоток.
• Производство электронных компонентов: подходит для производства катушек, дроселей, индуктивностей и других тонких проволочных электронных компонентов с проводами малого диаметра.
• Оборудование питания: используется для намотки катушек трансформаторов в адаптерах питания, коммутационных источниках питания и оборудовании для электропреобразования.
• Промышленное электропроизводство: поддерживает производство катушек для промышленного управления, автоматических систем и электрических устройств.
• Применение в исследованиях и прецизионных катушках: идеально подходит для лабораторий и производителей, нуждающихся в гибких программах намотки и высокоточном контроле проводов.
Технические характеристики
- Модель
- EW-2320 | EW-2320-1
- Количество катушек
- 1 | 2
- Диаметр провода
- 0,02-0,8 мм | 0,02-0,8 мм
- Спред-питч
- 0-9,999 мм | 0-9,999 мм
- Ширина спреда
- 200 мм (максимум) | Максимум 200 мм.
- Дополнительная информация
- Максимум 200 мм.
- Диаметр катушки
- 200 мм (максимум) | 110 мм (максимум)
- Главный мотор
- Бесщёточный мотор | Бесщёточный мотор
- Спред-мотор
- Шаговый мотор | Шаговый мотор
- MAX. скорость
- 2000 об/мин | 2000 об/мин
- Память программ
- 999 | 999
- Мощность
- AC220V+ 50/60Hz | AC220V+10%, 50/60Hz
- Габариты
- 70*52*60 см | 70*52*60 см
- Масса
- 42 кг | 44 кг
