Описание
Особенности

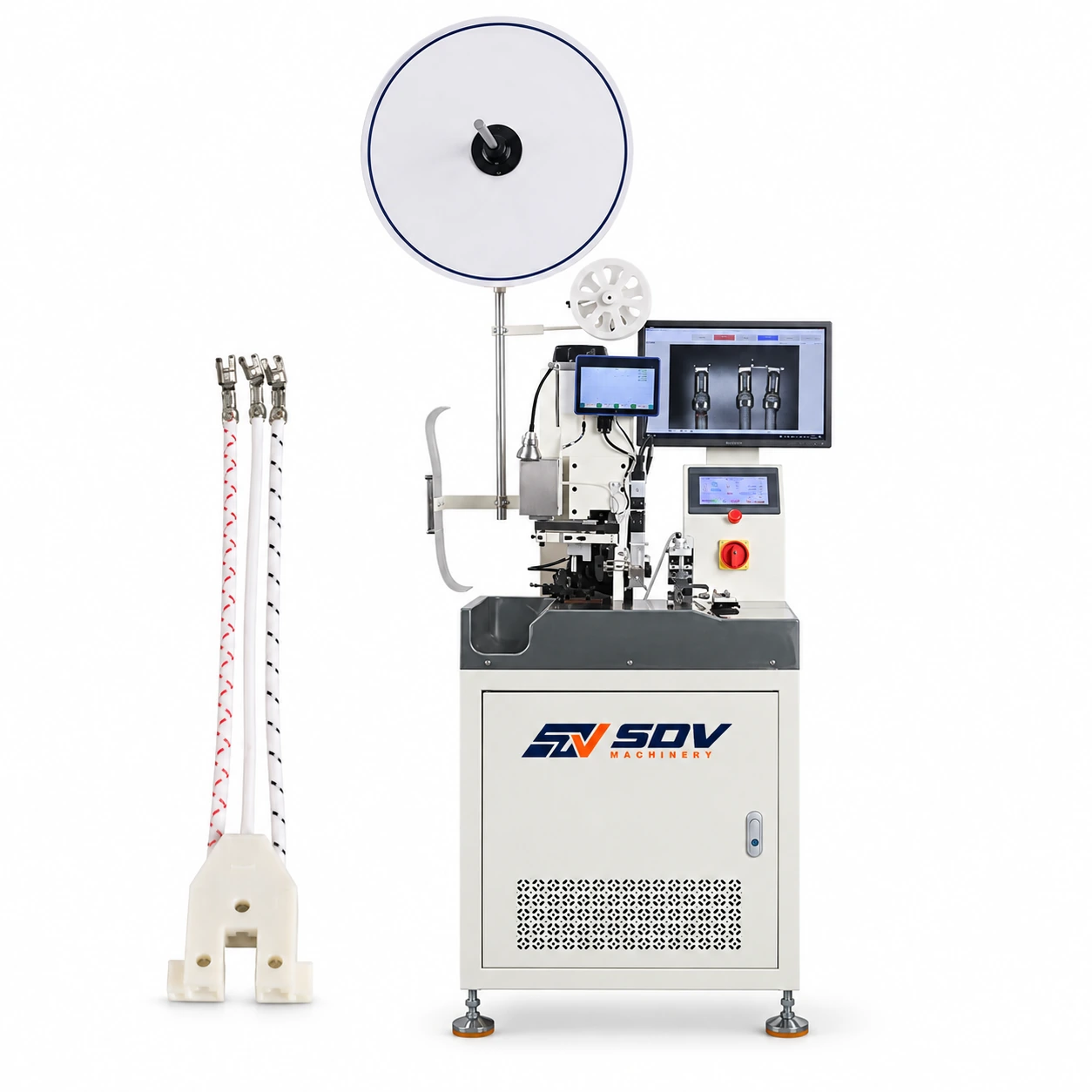

● Triple-Wire Parallel Sliceing Master: специально разработан для одновременного объединения и сжатия трёх независимых проводниковых линий в один клеммный ствол, заменяя низкоэффективные ручные скручивающие или многоступенчатые блоки сращивания.
● Полностью независимая 3-канальная микрорегулировка: точное положение обжима и глубина изоляции для всех трёх проводов можно калибровать полностью отдельно. Кроме того, каждая отдельная проводная дорожка может быть включена или выключаться независимо на плате управления.
● Трёхуровневая система инспекции качества: оснащена высокоотзывчивым внутренним монитором ввода-вывода для мгновенного обнаружения периферийных неисправностей, а также интегрированной CCD-визуальной инспекцией для внешнего внешнего виду клемм и CFM (Crimp Force Monitoring) для анализа внутренних газонепроницаемых профилей давления.
● Окно обработки автомобильных приборов: идеально откалибровано для подачи и выравнивания промышленных электрических проводов среднего класса и автомобильных схем площадью от 0,5 мм² до 0,75 мм² (AWG 20 до AWG 18).
● Rigid 2.0T Mechanical Crimp Press: обеспечивает стабильную, низкошумную вертикальную обжимную силу весом 2,0 тонны со стандартным ходом 30 мм, обеспечивая равномерную деформацию металла по всем трём захвачённым медным сердечникам.
● Конденсация без конденсации: разработана для поддержания абсолютной повторяющейся механической точности в стандартных промышленных условиях от 1 до 30 градусов Цельсия без конденсации влаги. Диапазон применения
● Автомобильные узлы сращивания и заземляющие хабы: массовое производство групп проводов общего заземления, сетей кластеров приборных панелей и распределительных узлов электроснабжения, где три линии датчиков или сигналов должны надёжно заканчиваться на одном лопасти разъёма. (Нацелено на заводы по электромонтажу первого уровня в Мексике, Германии, Венгрии, Польше и Индии).
● Промышленные шкафы управления и матрицы реле: Подготовка высоконадёжных параллельных мостовых линий для панелей ПЛК, прочных промышленных реле и электрических автоматов.
● Магистрали управления кондиционированием и кондиционированием и коммерческой техникой: Интенсивная подготовка внутренних многоконтурных электропитаний для коммерческих промывальных систем, крупных холодильных установок и централизованных распределительных щитов.
Технические характеристики
- Модель
- EW-5465
- Диапазон диаметров провода
- 0,5-0,75 мм². (AWG18-20)
- Резка на тот же диапазон длины
- 1-10 мм
- Длина зачистки
- 1,0 мм — 16,0 мм
- Мощность обжимной машины
- 2T
- Обжимной ход
- 30 мм
- Сжатый воздух
- 0,5 МПа
- Производительность
- 600 комплектов. Меняется в зависимости от скорости настройки линии у человека.
- Рабочий температурный диапазон
- 1°C — 30°C без конденсации
- Масса
- 200 КГ
- Гарантийный срок
- 1 год
