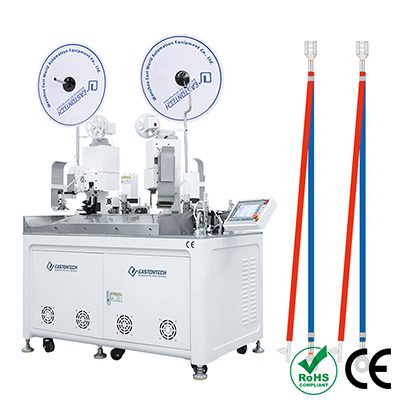

Описание
Особенности
● Параллельная интеграция соединений и оловяния: бесшовно автоматизирует резку провода, снятие провода, параллельное обжимное соединение двухпроводных клемм, автоматическое скручивание и одноголовочную пайку в одном непрерывном высокоскоростном механическом потоке.
● Четырёхколесная синхронная тяга: Интегрированная четырёхроликная синхронная система подачи проводов, которая поддерживает постоянное, одинаковое натяжение на обеих линиях, полностью исключая растяжение или проскальзывание оболочки.
● Окна ширококолейной обработки: легко калибруются для работы с широким спектром промышленной электроники и электропроводки — от тонких AWG 26 до прочных AWG 16.
● Motion Control Card Brain: работает на премиальной специализированной карте управления движением вместо обычных ПЛК, обеспечивая молниеносную обработку и нулевую регулировку параметров с использованием двухязычного сенсорного экрана на английском и китайском языках.
● Клинки с микроразрешением 0,01 мм: поддерживают регулировку глубины микролезвий до 5,50 мм с ультратонким цифровым разрешением 0,01 мм, гарантируя безупречную изоляцию без царапины на внутренних медных нитях.
● Универсальная адаптируемость OTP: полностью совместима с универсальными стандартными горизонтальными и прямыми подачами OTP клемными формами для быстрой замены инструмента.
● Четырёхточечная аварийно-безопасная сеть: оснащённая активной интеллектуальной диагностикой датчиков, проверяющей низкое давление воздуха, наличие или отсутствие проводов, аномалии обжима и неисправности при входе проводов для устранения партийного металлолома. Диапазон применения
Автомобильные управляющие кластеры и перемычные петли: идеально подходят для массового производства автомобильных удлинителей датчиков с общим заземлением, мостовых цепей и сетевых сплиттеров приборной панели, где два сигнала должны надёжно поступать в один клемальный блок.
Разъёмы плат для потребительской электроники и печатных плат: Интенсивная подготовка внутренних блоков питания приборов, компонентов выключателей и пучков трансформаторов, требующая надёжного соединения с одной стороны и предварительно консервированных наконечников для быстрой пайки прямо на плату.
Промышленные панельные цехи и реле: ускоряет подготовку параллельных мостовых линий для сложных автоматизированных шкафов управления, реле и клеммных полос, используемых в распределительных коробках умной сети.
Технические характеристики
- Модель
- EW-8870
- Диапазон сечения провода
- AWG#26-AWG#16
- Обрабатывающая мощность
- Длина провода 50-100 мм около 1300 комплектов в час, специальный провод (ультратонкая мягкая провод) около 1000 комплектов в час
- Точность резки
- Длина провода ниже 100 мм ошибка 0,2+ (длина провода x0,002), длина провода выше 100 мм ошибка 0,5+ (длина провода x0,002)
- Длительность обработки
- Резина посередине 51 мм-99999 мм (может быть короче после модификации)
- Длина зачистки
- Передняя часть 0,5-8,0 мм Задняя часть 0,1-10,0 мм
- Глубина катера
- Максимальная регулировка 5,50 мм, разрешение 0,01 мм
- Устройство обнаружения
- Низкое давление воздуха, наличие или отсутствие провода, аномалии обжимения, аномалии входа провода
- Питание
- Однофазный AC200V~242V 50/60Hz 10A
- Сжатый воздух
- 0,5 МПа (5 кгс/см²) чистый и сухой газ
- Габариты станка
- W800*D1400*H1800 мм
- Вес машины
- Около 600 кг
- Управление педалями
- Н/Д
