Описание
Особенности

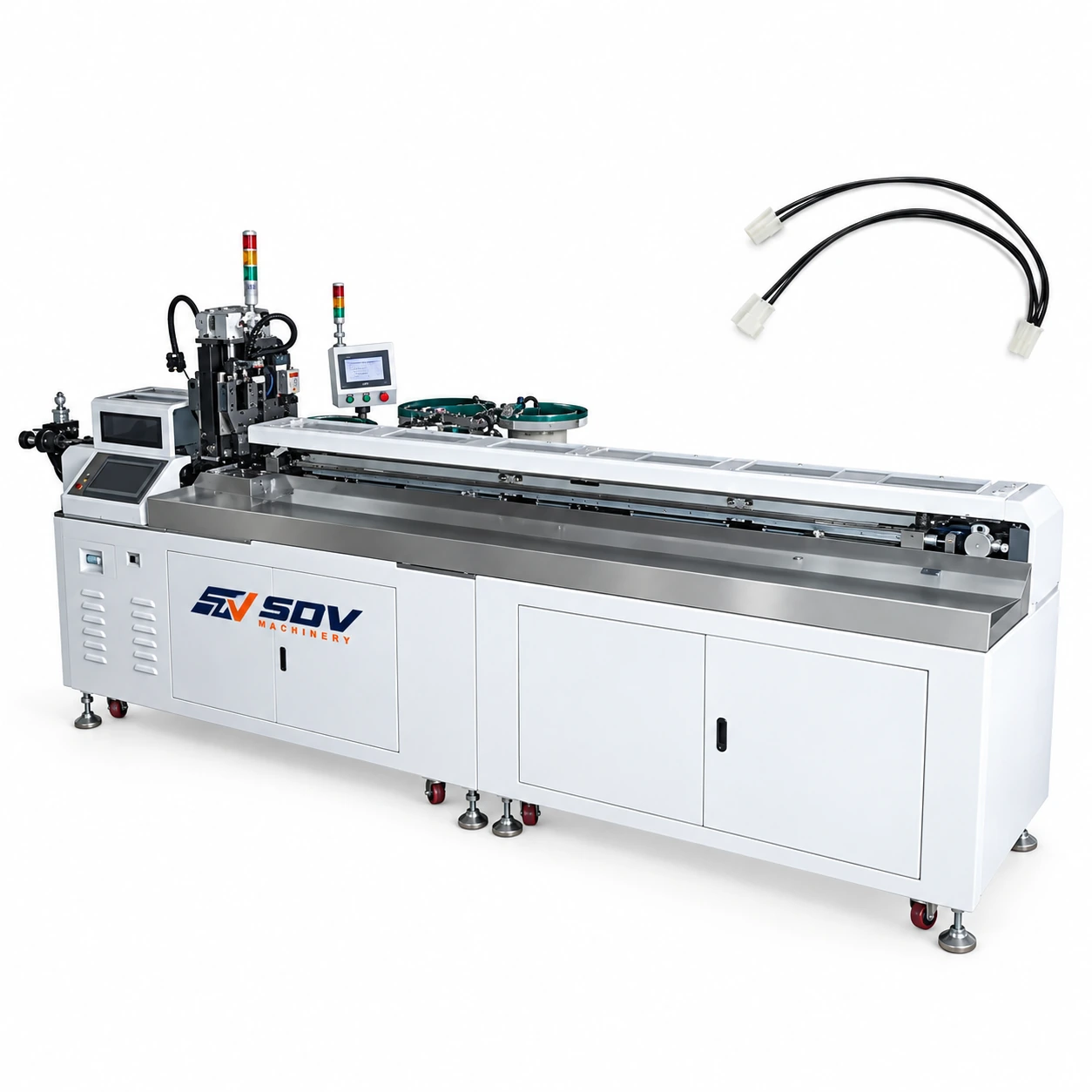

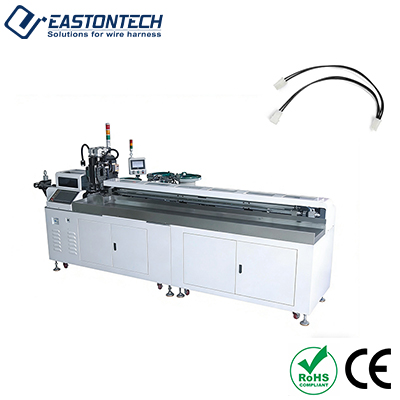

● Полностью автоматическая обработка проводов
Станок объединяет в один автоматизированный процесс резку провода, проколы и обжим с одним или двусторонним концом. Это снижает ручную эксплуатацию, повышает эффективность производства и поддерживает стабильное серийное производство.
● Mitsubishi Servo Precision Control
Оснащённый современной сервосистемой Mitsubishi, EW-9665 обеспечивает точную подачу провода, точную длину резки и стабильную производительность обжима при непрерывном производстве.
● Интеллектуальная работа с сенсорным экраном
Система управления компьютером и цветной сенсорный интерфейс позволяют операторам быстро настраивать параметры, легко корректировать производственные данные и отслеживать состояние машины в режиме реального времени.
● Высокоточная механическая конструкция
Машина оснащена шариковыми винтами HIWIN и линейной направляющей трансмиссией для обеспечения плавного движения, стабильного положения и долгосрочной механической долговечности.
● Система обнаружения качественного качества
Интегрированные функции обнаружения контролируют аномальные датчики, низкое давление воздуха, аномалии мотора, присутствие проводов, завязывание узлов провода и инспекцию корпуса. Эти функции помогают снизить количество дефектов продукции и повысить надежность производства.
● Настраиваемый диапазон обработки
Длина резки, длина обжима конца A и длина обжима конца B можно настраивать в зависимости от материала провода, типов клемм и производственных требований. Диапазон применения
Работающая на высокоточной системе управления сервомоторами, эта современная машина для обжима проколов проводов разработана для обеспечения безупречных, газонепроницаемых соединений с перемещением изоляции (IDC) и завершения проколов без предварительного снятия провода. Это золотой стандарт в производстве в следующих высокопроизводительных секторах:
● Сборка автомобильных жгутов проводов: массовое производство высокоустойчивых к вибрациям соединений, включая проводку приборной панели автомобилей, жгуты светодиодного освещения в салоне, модули атмосферного освещения и сенсорные разъёмы.
● Потребительская электроника и промышленность 3C: высокоскоростная автоматизация для производства лентовых кабелей, зарядных модулей смартфонов, внутренних схем умной бытовой техники и многоядерных линий передачи данных.
● Промышленная автоматизация и светодиодное освещение: идеально подходит для водонепроницаемых разъёмов наружного освещения, промышленных сенсорных проводов между проводами и телекоммуникационных систем распределительного оборудования, требующих компактных клемматных соединений без дефектов.
● Медицинские устройства и умное измерение: высоконадежное микронное точное обжимывание для тонких кабелей медицинского оборудования, умных счетчиков и оборудования для мониторинга безопасности.
Технические характеристики
- Модель
- EW-9665 | EW-9665-2
- Парное скручивание
- Н/Д | Да
- Функции
- Одно- и двустороннее обжимывание длинной и короткой провода / резка провода
- Производительность
- Производственная мощность зависит от длины кабеля и количества контактов (6000-12000 PIN).
- Конец А
- Общая длина 1950 мм; Конец B: 1800 мм, 1500 мм, 1300 мм; Производственная мощность 350 штук в час.
- Конец А
- Общая длина 1300 мм; Конец B: 1000мм, 800мм, 600мм; Производственная мощность 450 штук в час.
- Конец А
- Общая длина 600 мм; Конец B: 500 мм... 400 мм... 300 мм; Производственная мощность 500 штук в час.
- Конец А
- Общая длина 300 мм; Конец B: 200мм... 150 мм... 100 мм; Производственная мощность 600 штук в час.
- Конец А
- Общая длина 200 мм; Конец B: 150 мм... 100 мм... 80 мм; Производственная мощность 650 штук в час.
- Функция обнаружения
- Аномальные датчики в различных частях; низкое давление воздуха; Моторные нарушения
- Диапазон технологических проводов
- 26AWG-22AWG
- Длина резки
- 120-2000 мм / Доступны индивидуальные размеры
- Длина обжима конца A
- 0,5–10 мм — в зависимости от материала; Специальные размеры можно настраивать.
- Длина обжима B-конца
- Специальные материалы от 0,5 до 10 мм могут быть настраиваемы.
- Давление воздуха
- 5КГ-6,5 КГ (требуется чистый воздух)
- Механические размеры
- Длина 3000 мм, ширина 900 мм, высота 1800 мм (без учёта выступов)
- Вес, включая кабельный лоток
- 550 КГ
- Подача воздуха
- 0,5-0,6 МПА
- Педаль для ног
- НЕТ
