विशेषता
● एक चक्र में एकीकृत कट, पट्टी और इंकजेट प्रिंट

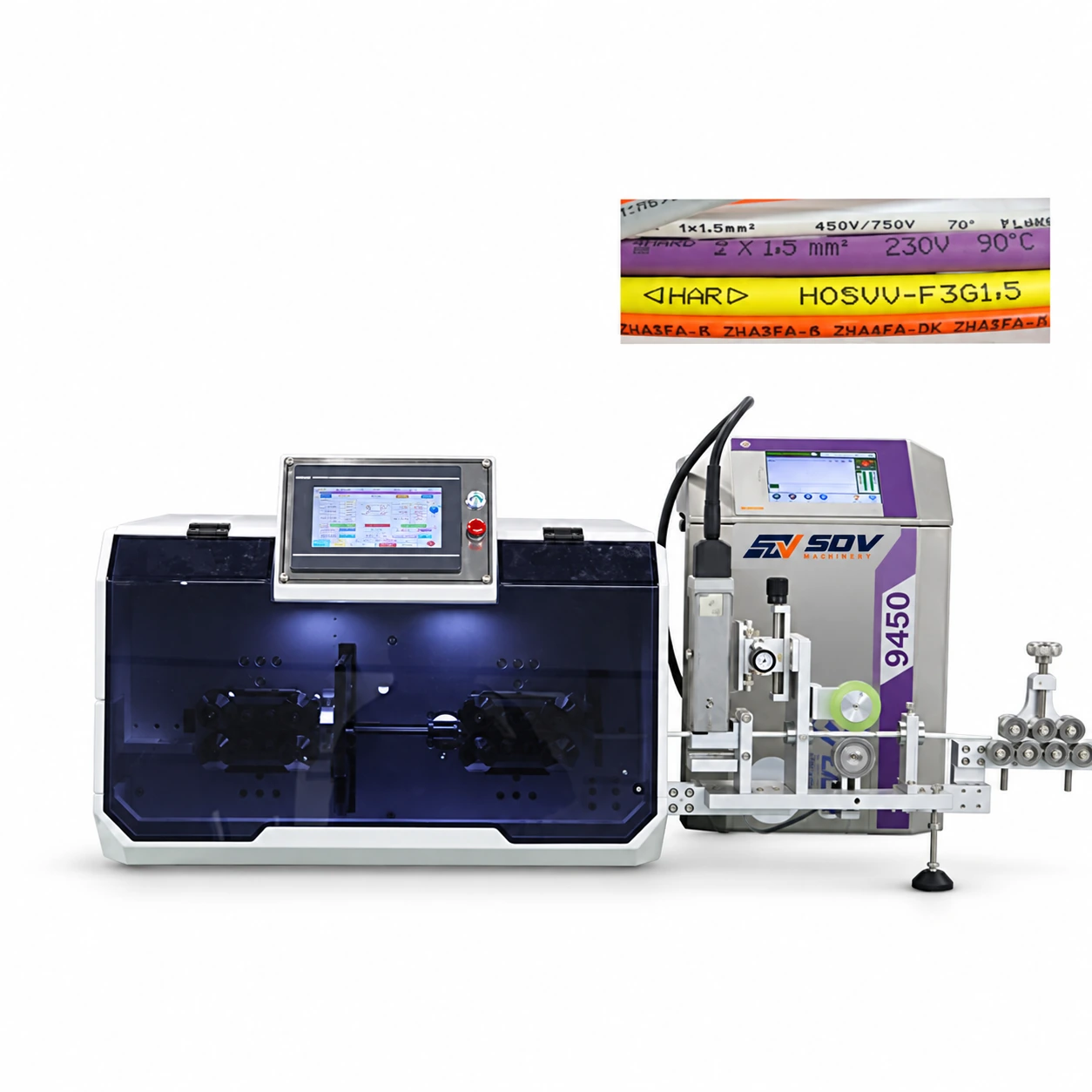

EW-05F+P एक ही स्वचालित पास में कटिंग, स्ट्रिपिंग और इंकजेट प्रिंटिंग को जोड़ती है - अलग मार्किंग वर्कस्टेशन को समाप्त करती है जो पारंपरिक केबल कट-स्ट्रिप लाइनों को स्ट्रिपिंग के बाद आवश्यक होती है। प्रिंट की स्थिति केबल बाहरी जैकेट की सतह के साथ कहीं भी स्वतंत्र रूप से प्रोग्राम करने योग्य है, जिससे बैच नंबर, सीरियल नंबर, विनिर्देश कोड, या बारकोड को ऑपरेटर के हस्तक्षेप के बिना हर टुकड़े पर एक ही स्थिति में लागू किया जा सकता है।
● सर्वो ब्लेड सीट के साथ 16-व्हील बेल्ट ड्राइव
बेल्ट फीडिंग के साथ 16-व्हील ड्राइव सिस्टम केबल जैकेट में समान रूप से क्लैंपिंग बल वितरित करता है, जिससे पीवीसी और टीपीई-जैकेट वाले मल्टी-कोर केबल पर कोई संपीड़न निशान नहीं बचता है। सर्वो-नियंत्रित ब्लेड सीट स्ट्रिपिंग ब्लेड को प्रत्येक परत के लिए प्रोग्राम की गई गहराई तक रखती है - बाहरी जैकेट और व्यक्तिगत आंतरिक कोर तार - पूर्ण 0.002× 30 मिमी² रेंज में काटने की सहनशीलता बनाए रखती है।
● 2-11 इनर कोर वायर स्ट्रिपिंग (EW-05F+P) का समर्थन करता है
EW-05F+P संस्करण 2 से 11 आंतरिक कंडक्टरों के साथ म्यान किए गए केबलों को संभालता है, बाहरी जैकेट (साइड I: 10-150 मिमी, साइड II: 10-80 मिमी) और प्रत्येक आंतरिक कोर तार (1-50 मिमी प्रति अंत) को एक ही चक्र में अलग करता है। गैर-मानक केबल निर्माण के लिए अनुकूलित कॉन्फ़िगरेशन ईस्टनटेक को नमूने भेजकर उपलब्ध हैं।
आवेदन रेंज
● वायर हार्नेस केबल पहचान अंकन
वायर हार्नेस असेंबलियों को प्रत्येक व्यक्तिगत तार या केबल को पता लगाने की क्षमता, सर्किट पहचान और आईईसी 62820 और ऑटोमोटिव ओईएम हार्नेस लेबलिंग आवश्यकताओं के अनुपालन के लिए एक मुद्रित पहचान चिह्न ले जाने की आवश्यकता होती है। EW-05F+P कट-स्ट्रिप चक्र के दौरान आवश्यक चिह्न लागू करता है, प्रक्रिया के बाद के अंकन चरण को समाप्त करता है जो पारंपरिक हार्नेस उत्पादन लाइनों में चक्र समय और हैंडलिंग जोखिम को जोड़ता है।
● औद्योगिक नियंत्रण केबल और मल्टी-कोर शीथेड केबल उत्पादन
पीएलसी वायरिंग, इंस्ट्रूमेंटेशन और मशीन कंट्रोल पैनल के लिए औद्योगिक नियंत्रण केबल (2-11 कोर, 1-16 मिमी² प्रति कंडक्टर) को टर्मिनल कनेक्शन से पहले जैकेट स्ट्रिपिंग और प्रति-कोर तार तैयार करने की आवश्यकता होती है। EW-05F+P एक चक्र में एकीकृत केबल मार्किंग के साथ दोनों कार्यों को पूरा करता है - पैनल बिल्डिंग और कैबिनेट वायरिंग संचालन के लिए उपयुक्त जहां वायरिंग शेड्यूल में केबल पहचान निर्दिष्ट है।
● ईवी और ऑटोमोटिव परिरक्षित और ट्रेसेबिलिटी मार्किंग के साथ मल्टी-कोर केबल
ईवी बीएमएस और एडीएएस असेंबलियों में मल्टी-कोर परिरक्षित केबलों को ऑटोमोटिव टियर 1 आपूर्तिकर्ता गुणवत्ता आवश्यकताओं के हिस्से के रूप में प्रति-केबल ट्रेसेबिलिटी पहचान की आवश्यकता होती है। EW-05F+P की प्रोग्राम करने योग्य प्रिंट स्थिति और ±0.002×एल काटने की सहनशीलता IATF 16949-अनुरूप उत्पादन वातावरण की आयामी और पता लगाने की क्षमता आवश्यकताओं को पूरा करती है।
● आईसीटी और डेटा संचार केबल तैयार करना
कैट-रेटेड और स्क्रीनिंग किए गए मल्टीकोर संचार केबलों को संरचित केबलिंग प्रतिष्ठानों के लिए चिह्नित केबल पहचान के साथ बाहरी जैकेट स्ट्रिपिंग और प्रति-कोर तैयारी दोनों की आवश्यकता होती है। EW-05F-1+P संस्करण पूर्व-समाप्त संचार केबल असेंबली के लिए 700-750 पीसी / एच पर अंकन के साथ जैकेट-केवल स्ट्रिपिंग को संभालता है।
विशेषता ● तार काटने, एकल (या डबल) अंत स्ट्रिपिंग, एकल (या डबल) अंत crimping, गर्मी-हटना टब और हीटिंग का एकल अंत सम्मिलन, एकल अंत आस्तीन डालने की मशीन ● पूरी मशीन लंबाई काटने और अलग करने सहित कई पहलुओं में अनुकूलन का समर्थन करती है। ● वैकल्पिक क्रिम्पिंग बल मॉनिटर उपकरण (सीएफएम) और दृश्य निरीक्षण उपकरण
विशेषता ● कार्य: वायर कटिंग, सिंगल/डबल-एंडेड स्ट्रिपिंग, सिंगल/डबल/पैरेलल-एंडेड क्रिम्पिंग, सिंगल/डबल/पैरेलल हीट-सिकुड़ने वाले टयूबिंग एप्लिकेशन। ● पूरी मशीन लंबाई काटने और अलग करने सहित कई पहलुओं में अनुकूलन का समर्थन करती है। ● वैकल्पिक क्रिम्पिंग बल मॉनिटर उपकरण (सीएफएम) और दृश्य निरीक्षण उपकरण
विशेषता ● काटने और अलग करने के लिए उच्च परिशुद्धता सर्वो मोटर्स से सुसज्जित, सिस्टम तार प्रसंस्करण कार्यों में असाधारण सटीकता और स्थिरता प्रदान करता है। सकारात्मक और नकारात्मक स्क्रू संरचना काटने वाला ब्लेड सटीक स्ट्रिपिंग परिणाम सुनिश्चित करता है, जबकि मजबूत नमनीय लोहे के crimping तंत्र विश्वसनीय टर्मिनल कनेक्शन के लिए स्थिर crimping ऊंचाई और बेहतर कठोरता प्रदान करता है। ● व्यापक प्रोग्राम मेमोरी फ़ंक्शंस के साथ एक सहज रंग टचस्क्रीन इंटरफ़ेस की विशेषता, मशीन एक-कुंजी पैरामीटर रिकॉल के माध्यम से तेजी से उत्पाद परिवर्तन को सक्षम बनाती है। मॉड्यूलर डिज़ाइन अलग-अलग फ़ंक्शन मॉड्यूल को आवश्यकतानुसार सक्रिय या निष्क्रिय करने की अनुमति देता है, जिससे विभिन्न उत्पाद लाइनों और विनिर्माण आवश्यकताओं में उत्पादन लचीलापन और उपकरण उपयोग अधिकतम होता है।
विशेषता ● अधिकतम रबर आस्तीन का आकार: व्यास 30 मिमी, मोटाई 20 मिमी, वर्ग 30 * 30 * 20 मिमी। ● उत्पादन क्षमता: औसत 5 सेकंड/छेद, धागे की लंबाई और प्लास्टिक खोल की स्थिति के कारण मामूली अंतर हो सकता है। ● सुई विधानसभा परिवर्तन: 3 मिनट; ट्यूब असेंबली चेंजओवर: 3 मिनट; पंजा विधानसभा परिवर्तन: 9 मिनट। ● उच्च उत्पादन क्षमता, 2-5 लोगों की बचत और मैनुअल श्रम तीव्रता को कम करना। ● उच्च उपकरण संगतता; बदलाव के माध्यम से विभिन्न रबर आस्तीन की थ्रेडिंग प्राप्त कर सकते हैं, 15 मिनट का समय बदल सकते हैं। ● उच्च सुरक्षा प्रदर्शन; मल्टी-स्टेप, टू-हैंड स्टार्ट-अप। ● सिंगल और दो रबर स्लीव फ़ंक्शंस (अनुकूलन योग्य) के बीच एक-बटन स्विचिंग।
