विशेषता
● पूर्ण फ्लैट केबल प्रसंस्करण - एक चक्र में कट, स्ट्रिप, ट्विस्ट और डबल-एंड टिन

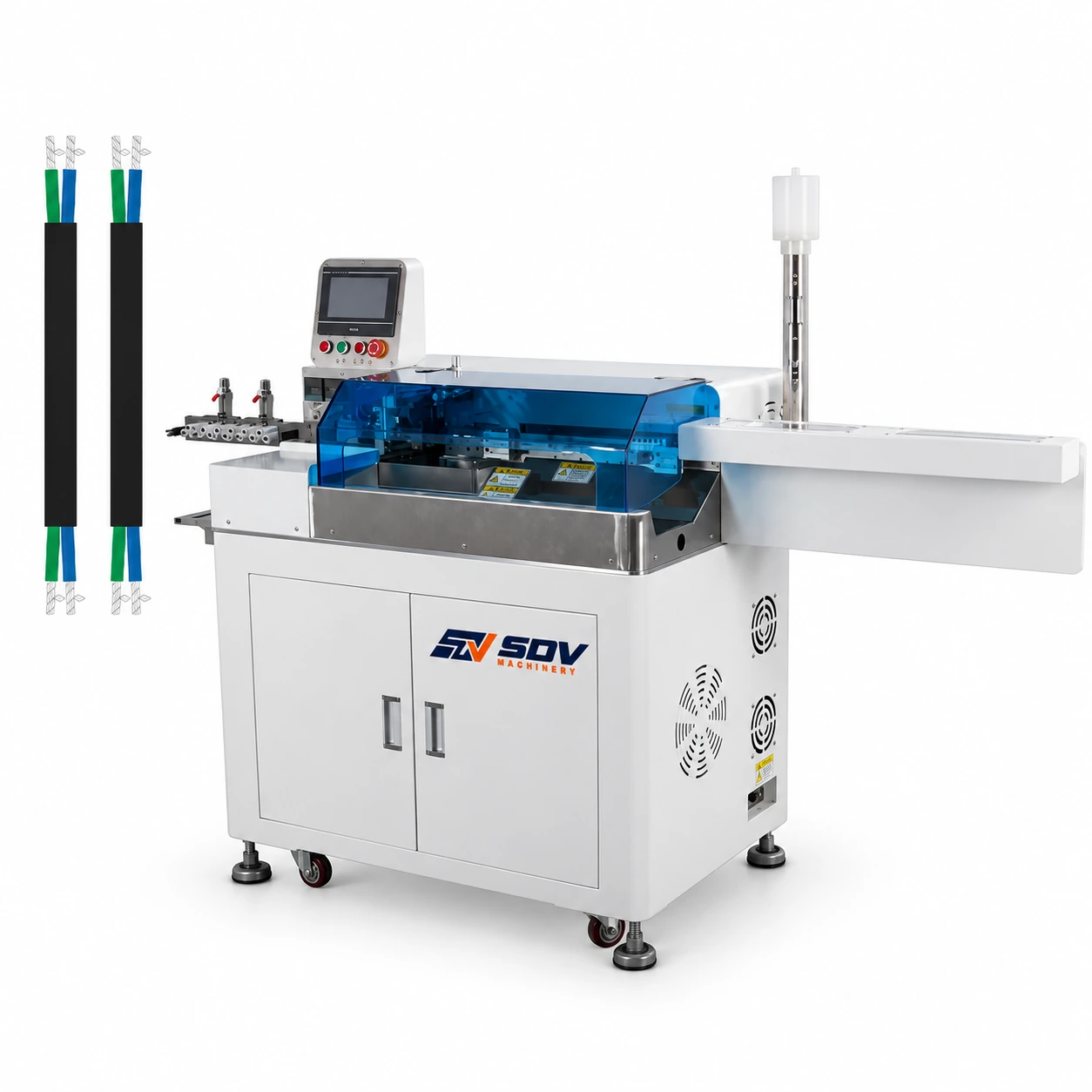

EW-8015-1 2-कोर समानांतर केबल के लिए पूर्ण अंत तैयारी अनुक्रम को संभालती है: लंबाई में काटना, सिंगल-एंड या डबल-एंड बाहरी इन्सुलेशन स्ट्रिपिंग (पूर्ण या आधा पट्टी), कंडक्टर स्ट्रैंड ट्विस्टिंग (1-15 मिमी), और सिंगल-एंड या डबल-एंड सोल्डर टिन डिपिंग - सभी एक स्वचालित चक्र में। यह समेकित प्रसंस्करण अलग-अलग स्ट्रिपिंग, ट्विस्टिंग और टिनिंग वर्कस्टेशन को समाप्त करता है जो पारंपरिक फ्लैट केबल असेंबली लाइनों की आवश्यकता होती है, जिससे प्रति-तार हैंडलिंग चरणों को तीन से एक तक कम किया जाता है।
● अल्ट्रा-शॉर्ट वायर स्ट्रिपिंग और डबल-एंड टिनिंग क्षमता
EW-8015-1 को विशेष रूप से अल्ट्रा-शॉर्ट वायर स्ट्रिपिंग और डबल-एंड टिनिंग के लिए अनुकूलित किया गया है - ±0.03×L काटने की सटीकता को बनाए रखते हुए 15 मिमी (डबल-साइड टिनिंग के साथ न्यूनतम) से कट लंबाई को संसाधित करना। यह पीसीबी वायर-टू-बोर्ड असेंबलियों और कॉम्पैक्ट उपकरण आंतरिक तारों में उपयोग की जाने वाली बहुत कम लीड लंबाई को कवर करता है जहां बोर्ड लेआउट पर कनेक्टर रिक्ति द्वारा न्यूनतम तार की लंबाई बाधित होती है।
● लगातार टिन कोटिंग गुणवत्ता पर 15,000-20,000 पीसी/घंटा
सोल्डर स्नान तापमान, डुबकी की गहराई, और रहने का समय पीएलसी-नियंत्रित दोनों तार सिरों पर समान रूप से एक साथ होता है। प्रति घंटे 15,000-20,000 टुकड़ों पर, यह थ्रूपुट दर एक ही फ्लैट केबल प्रकार पर मैनुअल डबल-एंड टिनिंग की तुलना में 30-50 गुना अधिक है, लगातार टिन कोटिंग मोटाई और कवरेज पर जो मैनुअल डिपिंग उत्पादन शिफ्ट में बनाए नहीं रख सकती है।
आवेदन रेंज
● पावर कॉर्ड और उपकरण लीड फ्लैट केबल उत्पादन
H03VVH2-एफ और H05VVH2-एफ 2-कोर समानांतर पावर कॉर्ड केबल - उपभोक्ता इलेक्ट्रॉनिक्स चार्जर, उपकरण पावर लीड और एक्सटेंशन कॉर्ड में उपयोग किया जाता है - प्लग असेंबली या पीसीबी कनेक्शन से पहले डबल-एंड स्ट्रिपिंग और टिनिंग की आवश्यकता होती है। EW-8015-1 का 15,000-20,000 पीसी/घंटा थ्रूपुट इन फ्लैट केबल निर्माणों के लिए समर्पित पावर कॉर्ड असेंबली लाइनों की उत्पादन दरों से मेल खाता है।
● उपभोक्ता इलेक्ट्रॉनिक्स आंतरिक वायरिंग
उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों में आंतरिक कनेक्शन के लिए उपयोग किए जाने वाले फ्लैट तार - स्पीकर लीड, बैटरी कनेक्शन, एलईडी ड्राइवर वायरिंग - पीसीबी सोल्डरिंग के लिए छीन लिए गए और टिन किए गए तार के सिरों की आवश्यकता होती है। EW-8015-1 की अल्ट्रा-शॉर्ट वायर क्षमता (डबल-साइड टिनिंग के साथ न्यूनतम 15 मिमी कट लंबाई) घने पीसीबी लेआउट में उपयोग की जाने वाली कॉम्पैक्ट लीड लंबाई को कवर करती है।
● घरेलू उपकरण और मोटर वायरिंग
AWG22-AWG18 में 2-कोर समानांतर केबल उपकरण मोटर कनेक्शन, हीटिंग तत्व लीड और आंतरिक वायरिंग हार्नेस के लिए उपयोग किया जाता है, जिसके लिए पीसीबी थ्रू-होल और स्क्रू टर्मिनल कनेक्शन के लिए लगातार डबल-एंड टिनिंग की आवश्यकता होती है। 1-20 मिमी स्ट्रिपिंग लंबाई और 1-15 मिमी घुमा लंबाई उपकरण वायरिंग डिजाइनों में उपयोग किए जाने वाले लीड तैयारी आयामों की पूरी श्रृंखला को कवर करती है।
● आईसीटी डिवाइस और चार्जर केबल सब-असेंबली
USB चार्जर, लैपटॉप पावर एडाप्टर और IoT डिवाइस आंतरिक वायरिंग के लिए फ्लैट केबल असेंबलियों में AWG28-AWG24 2-कोर समानांतर केबल का उपयोग किया जाता है जहां पीसीबी पैड सोल्डरिंग के लिए डबल-एंड टिनिंग मानक कनेक्शन विधि है। EW-8015-1 की AWG32-AWG16 रेंज इन ICT उप-असेंबली अनुप्रयोगों में उपयोग किए जाने वाले ठीक से मध्यम फ्लैट केबल गेज को कवर करती है।
